没有网络表,铺铜时怎样让它和焊盘融合

录入:edatop.com    点击:

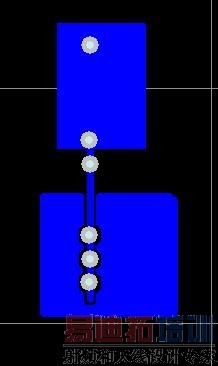

PROTEL99se里面。如图。

是我没说清楚?
直接画PCB板子的时候,几个需要接地的焊盘,想用多边形把他们连成大面积地,结果画的多边形和这几个焊盘怎么也融合不了,倒是矩形铺铜可以融合。如图。

反向生成网络表,再铺地

不会操作
菜鸟

为铺铜的连接建一个网络表.
在PCB下可以建网络表的.

加网络
需要铺铜的连接添加网络

终于摸索出来了

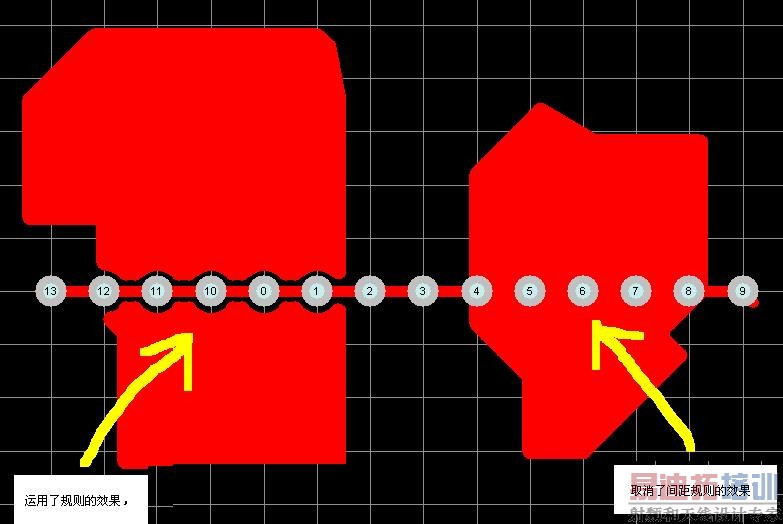

在‘规则’里面,把‘布线’的第一项,就是焊盘与导线的间距那一个,把下面的对勾去掉,就是不使用间距规则。再画的多边形和导线,焊盘就融合到一起了。

好方法! 感谢分享!
请教一下hjh002PCB下怎样才能反向生成网络表?----菜鸟
