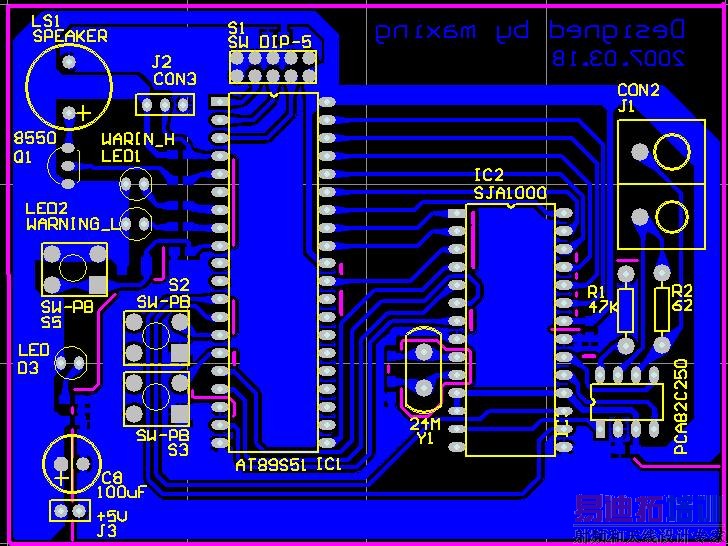

挨砖头的又来了51+SJA1000实验板PCB图
录入：edatop.com 点击：
上次得到IC921、杨真人、hq_y等等好多位前辈的指点，很有收获。
不过在CAN实验进行时，对自己画的板还是不满意，于是再贴上来让各位批批
尽管砸过来电路比较简单，主要是细节地方烦请各位再批评批评。
不过在CAN实验进行时，对自己画的板还是不满意，于是再贴上来让各位批批
尽管砸过来电路比较简单，主要是细节地方烦请各位再批评批评。
说明
很多地方的电阻以及各个芯片的退耦电容均用贴片，但都放在底层。
S1为外接MAX7219显示模块接口。
J2为外接传感器的接口，用的是18B20以及HS1101测湿模块（选一）。
自觉SJA1000的CLKOUT时钟信号到51的XTAL1的引线较长，不知道怎么样处理好？
还有CLKOUT与SJA1000片选信号线均从两个按键底下经过，不知道这样做是否可以？
有点不明白～～～
不知道你器件中间那些零星的紫红色线条有什么说法吗？还是有什么作用？我是桂电的，呵呵，看你的ID你也应该是桂电的吧（至少是桂电毕业的吧）？！希望大家能交流下，我的QQ：724032072
RT
是呀,我是桂电的
那个紫色短线是禁止布线层的线,因为有些地敷铜不想有,所以画上.
