这个板子的走线是怎么画出来的,谢谢
录入:edatop.com 点击:

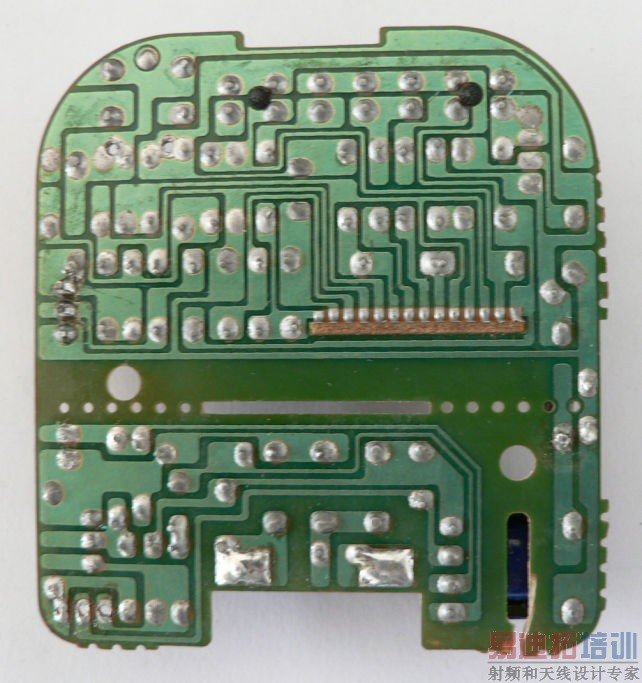

一个手机座充的PCB板,上面的走线画得很好线与线之间的间隙很均匀,铜箔的利用率很高,本人只会用Protel一直没弄明白是怎么画出来的,是不是得用别的软件才能画?请知情的高手指点指点,谢谢!
禁止布线内铺铜
直接手绘的
先放个方框,然后用线条钩边.工作量很大的.
我画过10多块了,很磨人的.
嗯,我也做过
我做的是用手工画的,不过没这么好,画起来也是好烦人的,要一点一点的加,要考耐性的.
这个处理起来应该很方便的
我一般都是人工布线,然后铺铜!
手工画的!
老电工的作品。
当年的收音机呀啥的全是这样的。
负版方式
负版方式布线
