我这个转出来的gerber对么？（附PP)

录入：edatop.com 点击：

protel中用的plane，中间层分割出了一小块，然后用protel转成gerber文件。
以前都是直接给PCB文件的，现在要给gerber，但是那边的人说我给的gerber不对，说那个小块分割之外的铺铜看不见，请问什么原因？

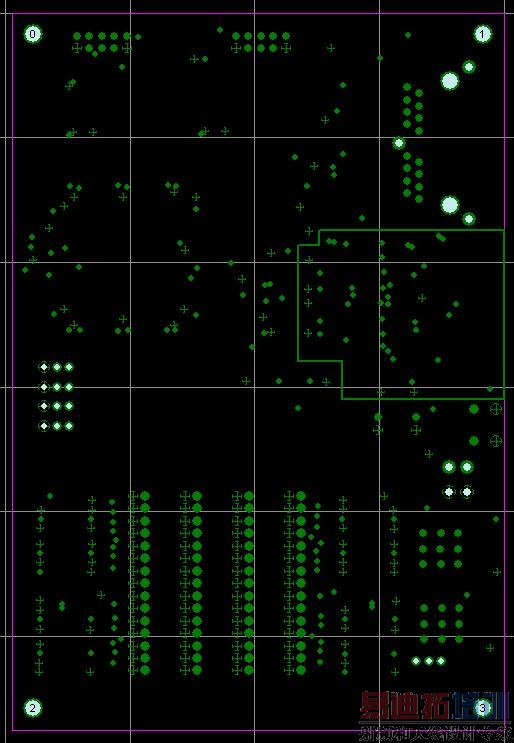

PCB原图（keepout layer和GND plane）

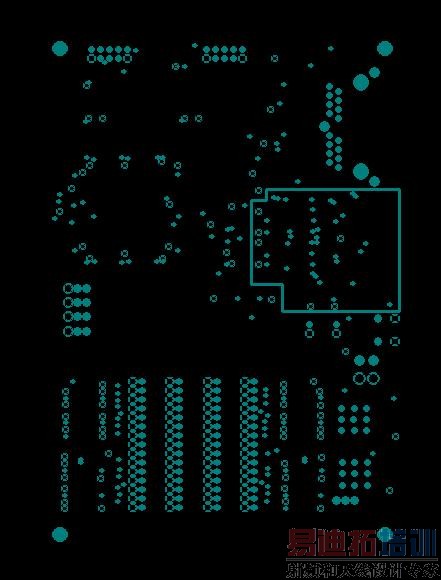

gerber文件.gp1

是不是少个外框啊
我们公司是用WPS的，设计时有100多层，生成gerber时将相关的层合到一起，内层会和一个2mm宽的外框合在一起。我看你的内层好象是副负像的，要个外框吧。

哪个版本的PROTEL？
看第一幅图上板子边框之外也是黑的，没定义板型？
