第一次画PCB,给点建议:)
录入:edatop.com 点击:

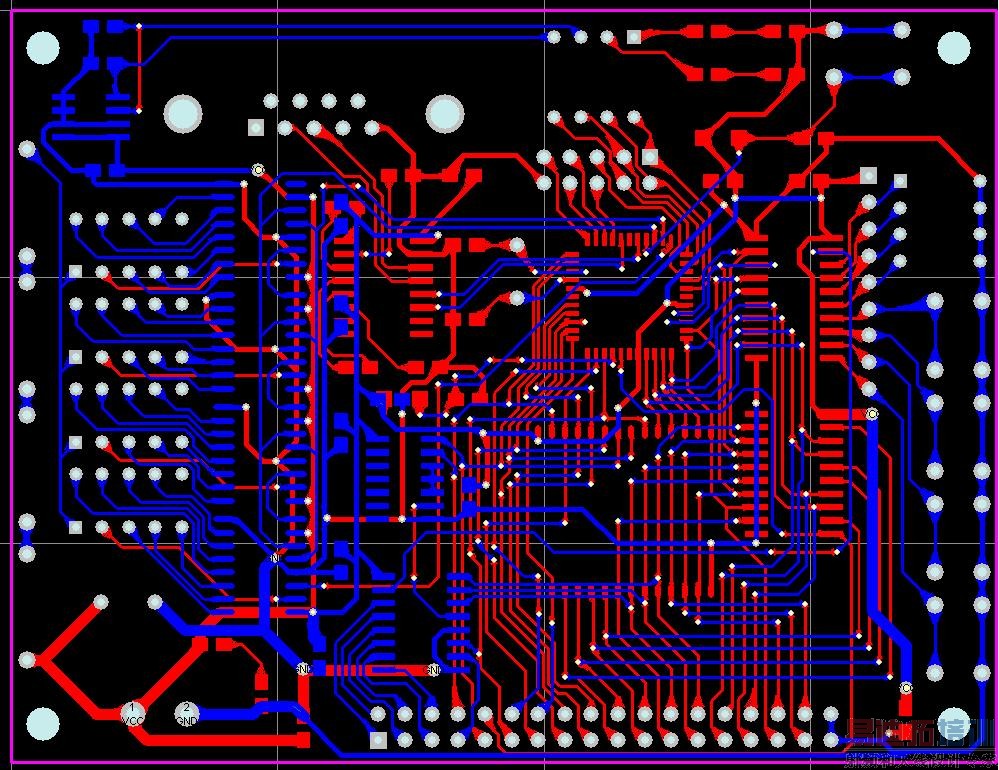

有的线还可以加粗的,呵呵,大侠给点建议:)
down/pcb/pcb-124-2007322184734205.jpg
down21ic/125-2007322184858506.jpg
down21ic/126-200732218502673.jpg
down/pcb/pcb-124-2007322184734205.jpg
down21ic/125-2007322184858506.jpg
down21ic/126-200732218502673.jpg
:)
:)
系统怀疑你有重复加贴内容的倾向,所以拒绝你的帖子
汗,呵呵,继续……
有些走线
间距太近,沒有合理利用空间
最下面的一条线走得不好,还有右下角安装孔附近的也要调
路过顶一下
:)
谢谢楼上的各位,
希望听到更多的意见:)
第一次,很不错啦
pcb设计点滴
首次就做的这么好,天才啊.
1.线宽变化很剧烈,估计不是电流突然减小,需要考虑.
2.靠近过孔焊盘的地方要留大点间距
3.自动布线后需要人工调整.
4.防止干扰措施?
5.用于加工和检验的措施?
