如何画圆形按键焊盘？

录入：edatop.com 点击：

本人最近在做一个手持设备，需要一些按键，我准备用那种画在PCB板上再镀金的那种，可是我不知道那种圆形的按键焊盘怎么画，高手请指点一下？

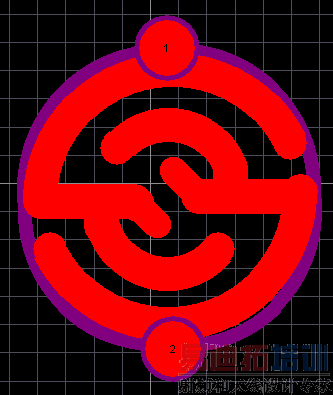

就是这种：

请教如何画圆形按键焊盘？
小弟在这里祝大家新年好！
我想问：除了两个焊盘之外的部分我是用PCB走线来代替的，怎样才能用焊盘画出来呢，或者让他们的属性一样，因为我这样画的时候，调入PCB中时总是有警告。不知道DX们都是怎么做的？

re
你顶层漏锡就可以了

顶层漏锡?
是不是，像我上面画的那样，在TopSolder层画个圆就可以了呢？可是这样一来，除去那个两个焊盘以外用走线画出的部分，导入PCB中时总是有警告。

是这样画的
报警是肯定的，你导入的时候PAD有网络，而画的线是没有网络的
可以不管，要不就把线也添加网络

全部用pad画不行吗？
在搂主的基础上，用PAD覆盖起来，也行吧。

没有网络可以自己加的
