关于过孔的阻焊层的问题谢谢

录入:edatop.com    点击:
小弟刚刚做了PCB,放了很多接地的过孔来减小接地的阻抗,板子做出来过孔是这样的,look:
过孔都上了锡,在绿色的板子映衬下显得特别显眼,不那么好看啊,
我看到有很多商业化的板子上面的过孔都是没有上锡,过孔是绿色的阻焊膜,不知道在AD6和PROTEL99SE中都该怎么设置呢?

双击它,底下有一个“Tenting”,勾上就可以了
你可以布完线以后一次性全部修改。

谢谢mohanwei兄热心帮忙
另外我想具体问下,我刚刚看到在AD6中
有下面2个框,一个是tentingontop一个是bottom,这2个是不是可以分别选择在是在顶层阻焊,还是底层阻焊的意思?
而在PROTELL99SE中好像没有分TOP/BOTTOM的
谢谢:)

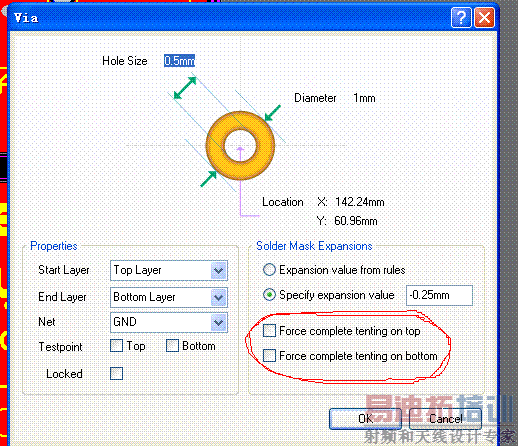

红圈里的打上勾就可以了

是左边的Testpoint的TOP 和BOTTOM吗?
Testpoint不是测试点吗?右边的画红圈才是tenting啊,我真搞糊涂了呀。

晕,眼花了,是红圈里的打勾,不好意思^_^

请问一般specify expansion value 一般设定为多少才合适
