帮忙看看这个电路怎样?
录入:edatop.com 点击:

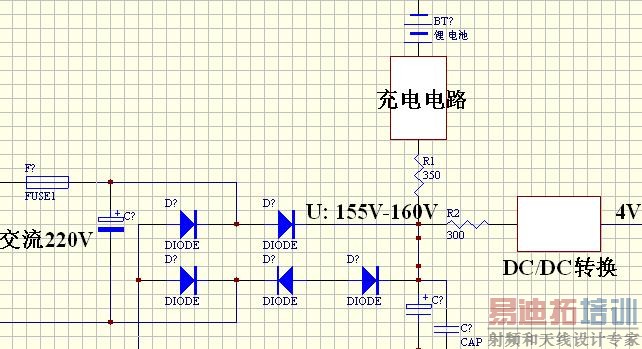

这个电路不想用变压器,通过五个二极管来输出电压,是不是150-160V的电压?
后面的两个电阻这样行吗?充电的电流大概为0.4A,充电芯片的电压范围是6V-22V。DC/DC芯片的电压范围是7-16V,电流大概是0.5A。
不知这样行吗?新手,望高手指点!
后面的两个电阻这样行吗?充电的电流大概为0.4A,充电芯片的电压范围是6V-22V。DC/DC芯片的电压范围是7-16V,电流大概是0.5A。
不知这样行吗?新手,望高手指点!
看不全面.
不安全
听到爆炸声就知!
问题
五个二极管怎样实现降压?
70mA以下可以用阻容降压解决
右下脚的两个二极管能那么用吗?
1右下脚的两个二极管用法正确吗?
2根据你的电路图,仅用一个有效的二极管,能实现70v的压降吗?
3用4个二极管就可以组成电桥了,第5个是不是多余了?
建议
建议你插电的时候最好脚下垫个小板凳什么的别忘了是木头的
胡扯
胡撤
