安森美案例：双开关正激转换器及其应用设计

单开关(或称单晶体管)正激转换器是一种最基本类型的基于变压器的隔离降压转换器，广泛用于需要大降压比的应用。这种转换器的优点包括只需单颗接地参考晶体管，及非脉冲输出电流减小输出电容的均方根纹波电流含量等。但这种转换器的功率能力小于半桥或全桥拓扑结构，且变压器需要磁芯复位，使这种转换器的最大占空比限制在约50%。此外，金属氧化物半导体场效应管(MOSFET)开关的漏电压变化达输入电压的两倍或更多，使这种拓扑结构较难于用在较高输入电压的应用。

正激转换器中，变压器的磁芯单方向磁化，在每个开关周期都需要采用相应的措施来使磁芯复位到初始值，否则励磁电流会在每个开关周期增大，经历几个周期后会使磁芯饱和，损坏开关器件。相对而言，如果有磁芯复位，电流就不会在每个开关周期增大，电压会基于励磁电感(Lmag)反相并使磁芯复位。图1以单开关正激转换器为例，简要对比了无磁芯复位与有磁芯复位的电路图及励磁电感电流波形。

有3种常见的标准磁芯复位技术，分别是三次绕组，电阻、电容、二极管(RCD)钳位和双开关正激。三次绕组磁芯复位技术的电路示意图参见图1b)，这种技术能够提供大于50%的占空比，但开关Q1的峰值电压可能大于输入电压的2倍，而且变压器有三次绕组，使变压器结构更复杂。RCD钳位磁芯复位技术也能使占空比大于50%，但需要写等式和仿真，以检验复位的正确性，让设计过程更复杂。RCD钳位技术的成本比三次绕组技术低，但由于复位电路中的钳位电阻消耗能量，影响了电源转换效率。

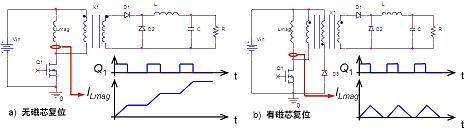

图1：正激转换器不带磁芯复位与带磁芯复位之对比。

与前两种磁芯复位技术相比，双开关正激更易于实现，而且开关Q1上的峰值电压等于输入电压，降低了开关所承受的电压应力。这种技术需要额外的MOSFET (Q2)和高端驱动器，且需要2个高压低功率二极管(D3和D4)，参见图2。双开关正激技术的每个开关周期包含3步：第1步，开关Q1、Q2及二极管D1导通，二极管D2、D3及D4关闭；第2步，开关Q1、Q2及二极管D1关闭，而二极管D2、D3及D4导通；第3步，开关Q1、Q2及二极管D1仍然关闭，二极管D2仍然导通，而二极管D3及D4则关闭。

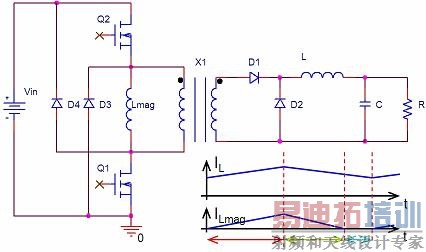

图2：双开关正激转换器电路原理图。

当然，采用这种技术后，转换器就成了双开关正激转换器，它不同于单开关正激转换器，不需要特殊的复位电路就可以保证可靠的变压器磁芯复位，可靠性高，适合更高功率等级。

NCP1252双开关正激转换器演示板规格概览

NCP1252是安森美半导体新推出的一款改进型双开关正激转换器，适合于计算机ATX电源、交流适配器、UC38XX替代及其它任何要求低待机能耗的应用，相关能效测试结果将在后文提及。这器件也是一种固定频率控制器，带跳周期模式，能够提供真正的空载工作。此外，NCP1252具有可调节开关频率，增强设计灵活性；还带有闩锁过流保护功能，能够承受暂时的过载。其它特性还包括可调节软启动时长、内部斜坡补偿、自恢复输入欠压检测等。

NCP1252与市场上不含输入欠压检测 、软启动及过载检测的UC384x系列器件相比，提供这系列器件所不包含的这些功能(额外实现成本为0.07美元)，降低成本并提升可靠性。

安森美半导体基于NCP1252构建的演示板规格包括：

• 输入电压范围：350至410 Vdc；
• 输出电压：12 Vdc，精度±5%；
• 额定输出功率：96 W (8 A)；
• 最大输出功率：120 W (每分钟持续5秒)；
• 最小输出功率：真正空载(无假负载)；
• 输出纹波：50 mV峰值至峰值；
• 最大瞬态负载阶跃：最大负载的50%；
• 最大输出压降：250 mV (5 μs内从输出电流=50%到满载(5 A到10 A))。

NCP1252应用设计：功率元件计算

1) 变压器匝数比、占空比及励磁电感

首先计算变压器在连续导电模式(CCM)下的匝数比N。

根据等式(1)可以推导出等式(2)：

(1)

(2)

其中，Vout是输出电压，η是目标能效，Vbulk min是最小输入电压(即350 Vdc)，DCmax是NCP1252的最大占空比，N是变压器匝数比。

相应我们也可以验证出高输入线路电压(410 Vdc)时最小占空比，见等式(3)：

(3)

为了恰当地磁芯复位，需要极小的励磁电流来对绕组电压反相。根据经验法则，励磁电流为初次峰值电流(Ip_pk)的10%。其中，Ip_pk取值0.94，这数值的计算过程参见后文。变压器励磁电感的计算见等式(4)：

(4)

2) LC输出滤波器

首先选择交越频率(fC)。因开关噪声缘故，fC大于10 kHz时要求无噪声布线，难于设计。故不推荐在较高的频率交越，直接选定fC为10 kHz。

如果我们假定由fC、输出电容(Cout)及最大阶跃负载电流(ΔIout)确定出ΔIout 时的最大压降(Vout)为250 mV，我们就能写出下述等式：

(5)

(6)

我们选择的是2颗松下FM系列的1,000 μF@16 V电容。从电容规范中解析出：

Ic,rms=5.36 A @ TA=+105 ℃

RESR,low = 8.5 mW @ TA = +20 ℃

RESR,high = 28.5 mW @ TA = -10 ℃

接下来，以DIout = 5 A 来计算DVout ，见等式(7)：

(7)

这里有一个经验法则，就是选择等式(6)计算出来的值一半的等效串联电阻(ESR)电容：RESR,max = 22 mW @ 0 ℃。这个规则考虑到了电容工艺变化，以及留出一些电源在极低环境温度条件下启动工作时的裕量。

最大峰值到峰值电流(ΔIL)的计算见等式(8)：

(8)

要获取输出电感值，我们能够写出关闭时间期间的降压纹波电流等式：

(9)

对等式(9)进行转换，就可以得到等式(10)，最终我们选择27 μH的标准值。

(10)

输出电容的均方根电流(ICout,rms)计算见等式(11)：

(11)

其中，额定电感时间常数(τ)的计算见等式(12)：

(12)

3) 变压器电流

经过一系列计算(详细计算过程参见参考资料3)，可以得到：次级峰值电流(IL_pk)为11.13 A，次级谷底电流(IL_valley)为8.86 A，初级峰值电流(Ip_pk)为0.95 A，初级谷底电流(Ip_valley)为0.75 A，初级均方根电流(Ip,rms)为0.63 A。

4) MOSFET
由于NCP1252是双开关正激转换器，故作为开关的功率MOSFET的最大电压限制为输入电压。通常漏极至源极击穿电压(BVDSS)施加了等于15%的降额因数，如果我们选择500 V的功率MOSFET，降额后的最大电压应该是：500 V x 0.85 = 425 V。我们选择的功率MOSFET是采用TO220封装的FDP16N50，其BVDSS为500 V，导通阻抗(RDS(on))为0.434 Ω(@Tj=110℃)，总门电荷(QG)为45 nC，门极至漏极电荷(QGD)为14 nC。

MOSFET的导电损耗、开关导通损耗计算见等式(13)到(14)：

(13)

(14)

其中，交迭时间(Δt)由下列等式计算得出：

(15)

MOSFET的开关关闭损耗见等式(16)：

(16)

其中，交迭时间(Δt)由下列等式计算得出：

(17)

因此，MOSFET的总损耗为：

Plosses=Pcond+PSW,on+PSW,off=173+149+324=646 mW (18)

5) 二极管

次极二极管D1和D2维持相同的峰值反相电压(PIV)，结合二极管降额因数(kD)为40%，可以计算出PIV，见等式(19)：

(19)

由于PIV＜100 V，故能够选择30 A、60 V、TO-220封装的肖特基二极管MBRB30H60CT。

二极管导通时间期间的导电损耗为：

Pcond,forward=IoutVfDCmax=10x0.5x0.45=2.25 W (20)

关闭时间期间的导电损耗为：

Pcond,freewheel=IoutVf(1-DCmin)=10x0.5x(1-0.39) =3.05 W (21)

NCP1252应用设计：NCP1252元件计算

1) 用于选择开关频率的电阻Rt

采用一颗简单电阻，即可在50至500 kHz范围之间选择开关频率(FSW)。假定开关频率为125 kHz，那么我们就可以得到：

(22)

其中，VRt是Rt引脚上呈现的内部电压参考(2.2 V)。

2) 感测电阻

NCP1252的最大峰值电流感测电压达1 V。感测电阻(Rsense)以初级峰值电流的20%余量来计算，其中10%为励磁电流，10%为总公差：

(23)

(24)

3) 斜坡补偿

斜坡补偿旨在防止频率为开关频率一半时出现次斜坡振荡，这时转换器工作在CCM，占空比接近或高于50%。由于是正激拓扑结构，重要的是考虑由励磁电厂所致的自然补偿。根据所要求的斜坡补偿(通常为50%至100%)，仅能够外部增加斜坡补偿与自然补偿之间的差值。

目标斜坡补偿等级为100%。相关计算等式如下：

内部斜坡：

(25)

初级自然斜坡：

(26)

次级向下斜坡：

(27)

自然斜坡补偿：

(28)

由于自然斜坡补偿低于100%的目标斜坡补偿，我们需要计算约33%的补偿：

(29)

(30)

由于RcompCCS网络滤波需要约220 ns的时间常数，故：

(31)

4) 输入欠压电阻

输入欠压(BO)引脚电压低于VBO参考时连接IBO电流源，从而产生BO磁滞。

(32)

(33)

NCP1252演示板图片及性能概览

NCP1252演示板的详细电路图参见参考资料2,其顶视图和底视图则见图3。

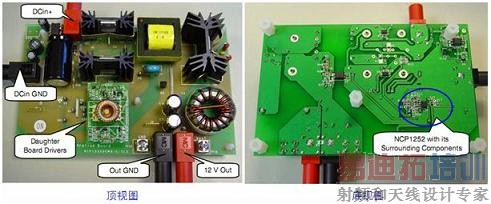

图3：NCP1252演示板的顶视图及底视图。

在室温及额定输入电压(390 Vdc)条件下，NCP1252演示板不同负载等级时的能效如图4所示。从此图可以看出，负载高于40%最大负载时，工作能效高于90%。这演示板还能藉在转换器次级端同步整流，进一步提升能效达几个百分点。

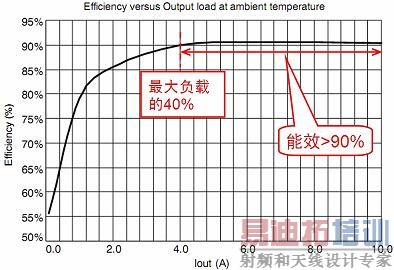

图4：NCP1252演示板在室温及额定输入电压(390 Vdc)条件下的能效图。

如前所述，NCP1252提供软启动功能，其中一个目标应用就是替代UC38xx。NCP1252有一个专用引脚，支持调节软启动持续时间及控制启动期间的峰值。

另外，NCP1252的待机能耗性能也很突出。这器件能藉将输入欠压(BO)引脚接地来关闭，而关闭时VCC输入端汲入的电流小于100 μA。

总结：

本文介绍了正激转换器磁芯复位技术的原理，比较了三次绕组、RCD钳位及双开关正激等常见的磁芯复位技术，分析了双开关正激转换器的优势，并结合安森美半导体基于双开关正激磁芯复位技术的NCP1252固定频率控制器，分享了这双开关正激转换器的应用设计过程。这器件集成了输入欠压检测、软启动及过载检测等众多特性。测试结果显示，NCP1252提供极高的工作能效和极低的待机能耗，适合UC38xx替代、ATX电源、适配器及其它任何要求低待机能耗的应用。
