基于DS2770的非稳压电源脉冲充电器

录入:edatop.com    点击:

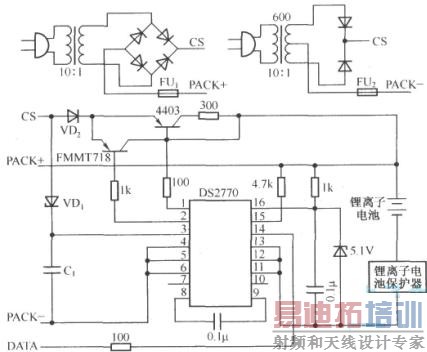

DS2770是Dallas Semiconductor公司生产的电池电量计及锂基和镍基化学电池充电器控制集成芯片,它可以通过Dallasl-Wire接口与电源管理系统进行通信,以读取电池电压、温度等检测信息,同时读写E2PROM,因而可广泛应用于便携式电子设备中。基于DS2770的非稳压电源脉冲充电器如下图所示.



DS2770 电池监视器和充电控制器提供完善的电池维护功能。每片DS2770 都具有一个唯一的64 位ID,一个数字温度传感器,一个用于测量电池电压和电流的模/数(A/D)转换器,一个集成的电流累积器(用于记录流入和流出电池的电流总量),一个历时记录器,用于存储重要参数的非易失存储器,以及一个支持可充电锂电池和镍氢电池的集成充电控制器。

DS2770 通过1-Wire 接口发送和接收信息,因此处理器和DS2770 之间只需一条连线(还有地线)。可以大大节省对CPU 硬件资源的占用。当与主系统的处理器协同工作时,位于电池组内部的DS2770 可以实现充电、剩余容量估计、安全监视和非易失(NV)参数存储等功能。
