基于PM4040F设计的1000W全桥开关电源

录入:edatop.com    点击:

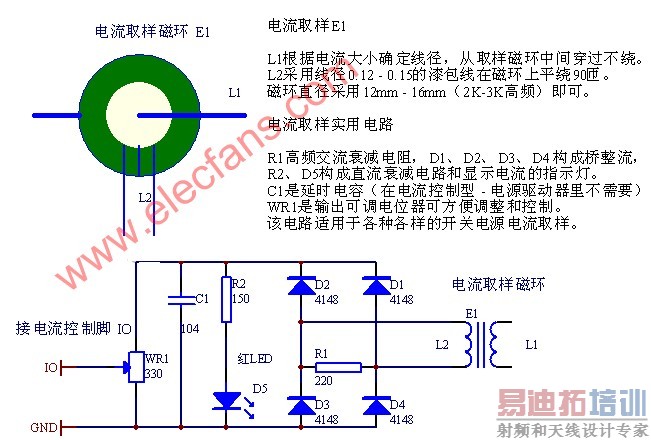

采用PM4040F制作的千瓦级开关电源由主电路图一份,输出部分有两个不同的电路图,你可以根据你的需要采用单电压部分也可以采用双电压部分的电路图与主电路图构成一个完整的开关电源电路图。

除已经标注了功率的电阻之外,其他的电阻可以全部采用0.5瓦的电阻。由于是高频电流所以在直流输出部分的滤波电解电容都比较小,目的是减少高频损耗。

变压器的绕制方法:可以全部按 8.5V/匝计算,线径电流全部按4.5A/平方计算, 输出电压的高低和电流的大小都可以根据你的需要来绕制变压器完成。

由于还有许多实验正在完成,我们将陆续公布实验报告和完成实验电路版,请注意这里的更新。

关于使用IGBT管子的频率问题,我们建议制作大功率开关电源最好采用IGBT管,它优点是温度低电流大,但是它的工作频率要求低一些,一般使用频率在30KHz到60KHz,所以使用IBGT来做大功率 AC/DC 和 DC/DC 时候一定需要注意工作频率。
