电瓶电压缺电的保护问题

关于电瓶电压低落的保护问题，今天我给大家设计了一款电瓶缺电保护电路，手动开关是打嗝式保护，间隔约30秒钟，固定开关一经跳闸永久保护，关断稍等片刻从开可以再启动，电瓶电压低落到9.6v保护动作，LED指示灯亮。

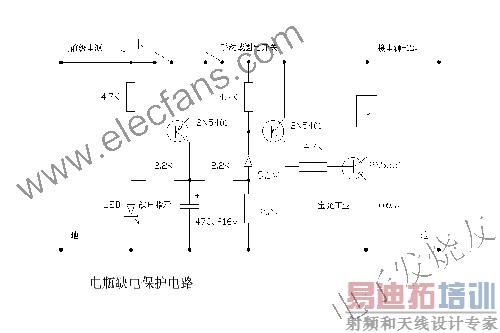

图只画缺电保护部分,不牵涉其它电路,看不清图片可以放大。

1 注解

这9.6v保护动作的电压是大电流时瞬态跌落的电压,不是电瓶耗尽时的平均电压.如果装了这个电路用小电瓶开大机器没几下机器就保护了,因为小电瓶供不了特大电流,电压瞬态跌落很正常。取样电压的高低可选换9.1v稳压管,业余可串几个P/N结徽调一下。如果大家以为线路复杂的话，下图是简单一点的电路图。

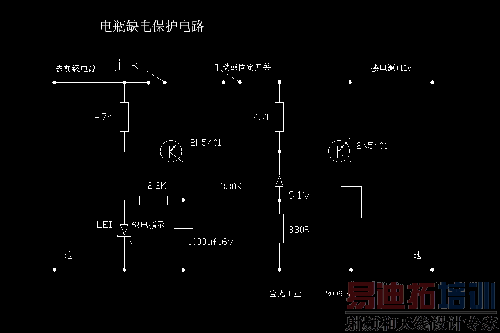

黑图比白图节省了二个另件,换大了一个电容,但性能上还是有差异的，这个图相对来说是比较简单的。

设计这个电路的必需功能:

基准电压必需: 电瓶电压下跌计数

取样放大必需: 很难设计直接推继电器

功率输出必需: 可以设计晶体管直接输出,但不能应付稍大电流

小功率继电器必需：300w以下机器可直接控制全电源

LED指示灯必需：可以防止误认为机器故障

锁定电路必需：锁定继电器缺电后的释放,避免连续误动作引起逆变烧管故障

共12个元件加一个继电器，巳经不能再精简一个元件，如果少一个另件必缺少一项功能。而且这个电路的可靠工作还借用了“图”外的元件。

2 实际的功能

LED缺电指示灯，发光指示，告知电瓶巳经缺电,机器不能启动了。

锁定电路,电瓶电压压低于设定值时锁定电路工作,继电器不再吸合,锁定电路的存在实施了“完美的缺电保护功能”，小功率的这个取样点是要高一许,或许是10.5v很全适，大功率的9.6v可能还嫌高,因为取样电路取的是瞬态值,这个电压是大电流时瞬态跌落的电压，不是电瓶耗尽时的平均电压。取样电压的高低可选换9.1v稳压管,业余可串几个P/N结徽调一下。
