卡表在高校校园建筑节能检测系统中的运用

1 引言

由温总理签署的中华人民共和国国务院令第531号《公共机构节能条例》已经2008年7月23日国务院第18次常务会议通过，自2008年10月1日起施行。《条例》第十四条明确指出：公共机构应当实行能源消费计量制度，区分用能种类、用能系统实行能源消费分户、分类、分项计量，并对能源消耗状况实行监测，及时发现、纠正用能浪费现象。建质〔2006〕277号文《全国民用建筑工程设计技术措施——节能专篇 电气分册》提出电气回路要加装电能计量装置，而江苏、上海也分别推出苏建科〔2007〕217号文《江苏省公共建筑用能计量设计规定》和沪建交〔2008〕828号文《关于进一步加强本市民用建筑设备专业节能设计技术管理的通知》，进一步明确提出对主要用电设施分项计量，对办公楼、商场、宿舍等应计量到经济核算单元；对医疗病房、宾馆客房、学校教室应按楼层或功能分区计量等等，并纳入审图和竣工验收标准之中。

目前终端电能计量表计的安装普遍采用传统壁挂式的安装方式，存在体积大，安装不方便等缺点。而DDSF1352/DTSF1352导轨式安装电表采用模数化设计，具有体积小、易安装、易组网等优点，易于实现终端配电电能计量。便于配电系统加装电度表的改造。

2 DDSF1352/DTSF1352电表简介

2.1 产品特点

DDSF1352/DTSF1352单、三相电子式复费率电表，采用DIN35mm轨道安装，结构模数化设计，宽度与微型断路器匹配，分别是4和7个模数，可方便安装于照明箱内（见图1）。一次接入最大电流20（80）A，80A以上需外接CT，变比最大可扩至6000/5A。电表带RS485通讯接口，支持MODBUS-RTU协议或DL/T645规约。接线端子上的透明翻盖与外壳可铅封，达到防窃电的目的。该表除用于企事业内部电能计量考核管理外，经供电部门测试校验合格后，还可作为贸易结算表使用。该产品符合GB/T 17215-2002《1级和2级静止式交流有功电能表》，GB/T 15284-2002《多费率电能表特殊要求》等标准要求。

图1 电表外形及安装方式

2.2 设计原理

2.2.1 单相DDSF1352电表设计原理

DDSF1352单相复费率电能表采用ADI公司最新技术ADE7169F16片上系统的单芯片设计完成。ADE7169集成了高精度计量单元模块和8052的MCU及其外围模块，计量模块计量精度高、能测量各相电流、电压有效值、各相及总的有功功率、无功功率、电网频率等运行参数，过载倍数大。片上8052的MCU带有16K FLASH和512B RAM和多种外设模块，支持低功耗温度补偿的片上RTC模块、LCD驱动模块、电源管理模块、SPI/I2C接口模块和UART通讯模块等，用一片ADE7169就能实现单相复费率多功能电能表设计。具体设计框图如图2。

图2 单相DDSF1352电表原理框图

2.2.2 三相DTSF1352电表设计原理

DTSF1352 三相电子复费率电能表采用计量芯片ATT7030A和飞思卡尔公司的8位单片机M68HC908LJ12实现。其原理为：线路上实时电压、电流经高精度互感器耦合，采样电路分别采样后，送到电量计量专用芯片ATT7030A（A/D转换器转化成数字信号，通过片内专用DSP运算后输出电能脉冲），通过脉冲送到MCU中，并根据预先设定的时段完成分时有功、无功电量计量和最大需量计算，分别作出相应处理，并存贮到EEPROM中；同时实现显示和输出、RS485串行数据传输。具体设计框图如图3。

图3 三相DTSF1352电表原理框图

3 应用案例

3.1一次方案

以某理工大学学生宿舍楼为例。该楼有4层，每层有24间宿舍，配有公共卫生间、洗衣房、公共浴室，电气一次方案见图4。总配电箱进线回路安装有屏装式ACR230ELH多功能电力仪表，计量宿舍总电量。包括三相有功电度、无功电度、功率、功率因数、电流、电压、频率以及分相电量等共34项电参量。电流、电压2～31次分次谐波分量，电流、电压不平衡度，电流、电压正、负零序分量检测和分析。每个楼层、应急照明、风机、预留电气干线分别由7台DTSF1352电表负责计量三相有功电度，电表可与CM1断路器对应并列导轨式安装，也可集中安装在箱内上方。每一楼层的宿舍房间、公共卫生间、洗衣房、走廊电能由27台单相电表DDSF1352负责计量，公共浴室由1台三相DTSF1352计量。

图4 宿舍楼电气一次方案

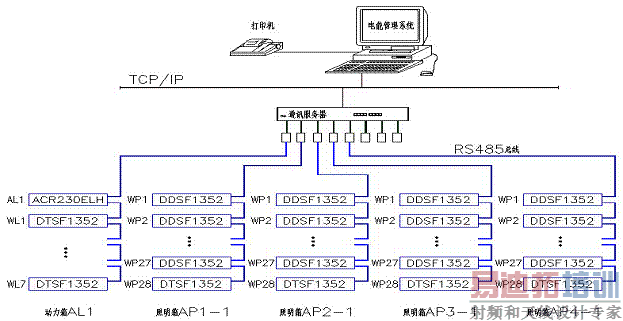

3.2 系统组网

配电系统一次方案图列出了总配电箱及宿舍一层照明箱配电箱的支路数及各支路电能表的型号。为满足智能化监测及远程自动抄表需要，该电能管理系统采用RS485总线，将安装于总配电箱AL1总进线的1台ACR230ELH多功能电力仪表、安装于WL1～WL7及各楼层公共浴室的11台DTSF1352三相导轨式电度表及安装于宿舍楼各楼层的108台DDSF1352单相导轨式电度表（27×4层宿舍楼）进行集中组网，监控中心配置监控计算机、打印机、通讯服务器及必要的辅助设备，安装电能管理系统EMS软件完成对各台电能表的远程采集和数据的集

电能管理系统图见图5。

3.3 电能管理系统功能

3.3.1 远程电参量测量。

完成了对总进线ACR230ELH多功能电力仪表实时电参量采集，包括三相电流、电压、功率、功率因数、有功电度、无功电度、频率等，显示于电能管理主画面；实现了对11只DTSF1352三相电度表和108只DDSF1352单相电度表的远程自动抄表功能；实现自动统计各宿舍日、月用电及分摊电能计算功能；通过该系统与现场仪表的结合使用体现出电能的总进线、支路及各最终用户的分层、分类、分户计量管理。见图4。

ACR230ELH对宿舍楼电流谐波、不平衡度等电能质量进行诊断，系统保存历史记录，对下一步电能质量改善方案提供决策依据。

3.3.2 运行状态监测

管理员可设定系统的采集频率，如每15分种采集一次，并设定各回路的用电负荷值（如宿舍负荷设定为6～10A），系统可根据设定对采集值进行处理，并对过负荷回路进行声光报警，提示管理员该回路出现异常的状态信息。系统还可对各回路通讯异常进行自检测，以便维护人员能够及时进行排错与维修。

3.3.3 趋势分析

对采集的电参量进行分类识别并将必要参量存储至数据库中，对所有电参量的数据存储可达两年，对电能参量的数据存储可达三年以上，并可根据用户需求及硬件配置更改存储时间。系统提供了实时曲线和历史趋势两种曲线分析界面，通过调用相关回路实时曲线界面分析该回路当前的运行负荷状况。系统的历史趋势即系统对所有已存储数据均可查看其历史趋势，并通过调用显示各种曲线画面，方便工程人员对监测的配电系统进行质量分析。如：总进线的电流趋势、功率趋势及谐波趋势分析；分支回路的月用电趋势、棒图/折线图分析等,还可与去年/前年同期数据相比，生成计量数据库。

3.3.4 报表打印

系统可根据用户需求设计出符合其需要的各种类型报表。如：实时报表、历史报表、事件故障及告警记录报表、操作记录报表等。可以查询和打印系统记录的所有数据值，自动生成电能的日、月、季、年度报表。根据复费率的时段及费率的设定值生成电能的费率报表，查询打印的起点、间隔等参数可自行设置，自动生成收费报表以便内部收费管理。

3.4 工程造价

据一次方案及系统结构，该宿舍楼电能管理系统材料名称、型号、数量、报价见表1。不含人力成本投资大约为11.45万元。

                                                                  表1 单位（元）

编号	名 称	型 号	数量	单价	合计
1	多功能电力仪表	ACR230ELH	1	3000.00	3000.00
2	三相导轨式电度表	DTSF1352	11	1000.00	11000.00
3	单相导轨式电度表	DDSF1352	108	500.00	54000.00
4	通讯线缆	RVVP2×1.0	1000	3.30	3300.00
5	串口服务器	ACRNET-PORT8	1	6500.00	6500.00
6	监测计算机	DELL品牌	1	5000.00	5000.00
7	打印机	HP A4打印机	1	1200.00	1200.00
8	电力系统软件	Acrel-3000	1	30000.00	30000.00
9	其他附件	连接线、插座等	1	500.00	500.00
总 计		114500.00

4 结束语

2009年1月，DDSF1352/DTSF1352单、三相电表通过国家电能表质量监督检验中心（江苏）委托检验，各项指标均合格。除某理工大学外，产品还在长沙某卷烟厂、运城某中心医院、上海某警务区9156工程等项目中得到应用，取得了较好的社会效益。
