99se一道错误信息,请解救

录入:edatop.com    点击:

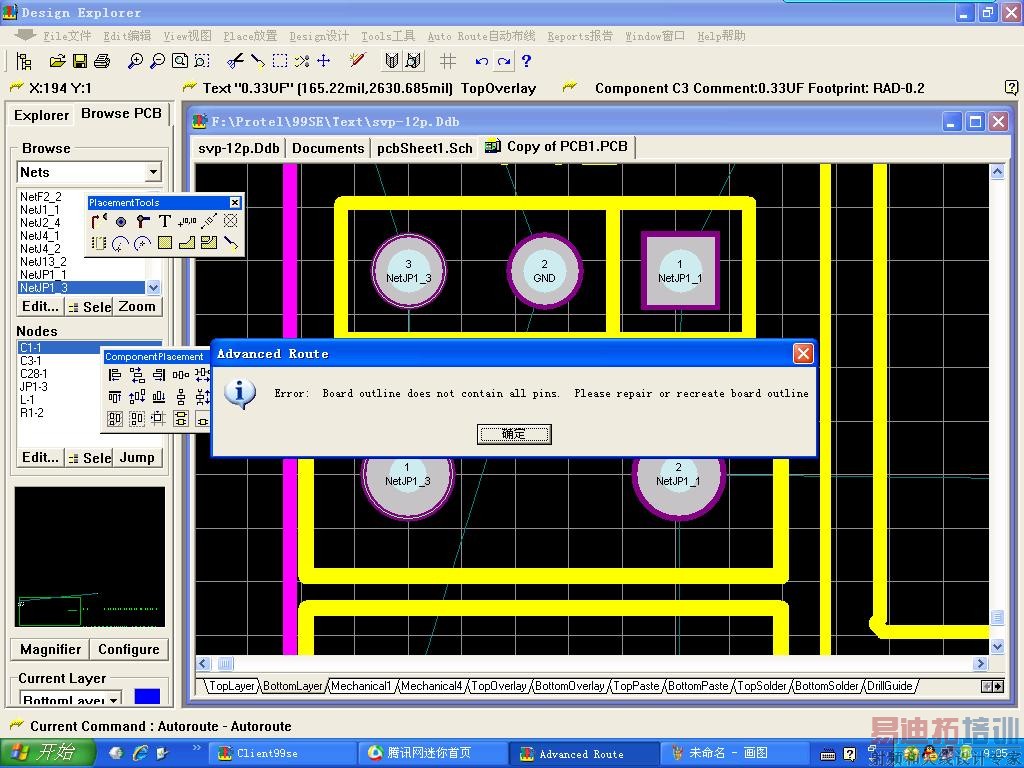

如图:自动布线元件之间都布不了,

好象没有KEEPOUT 层

有元件在框外面
有元件在扳框外面

禁线层没有框住所有引脚---pin/pad

谢谢大家!

PCB 技术
你在生成PCB的时候搞错了
