新手双层板元件摆放问题

录入：edatop.com 点击：

我是用的protel99se，我有两个元件是一样的封装，一个放在底层，一个放在顶层，两个元件的位置在顶层和底层是一样的，这样在PCB图上是重叠的，这个要怎么画线呢？怎么摆呢？请高手赐教。比如类似金手指，上下两层的金属片是对称的，这样在图上就是叠在一起的吧？这个怎么画呢？

顔色不一样就可以区分

多谢

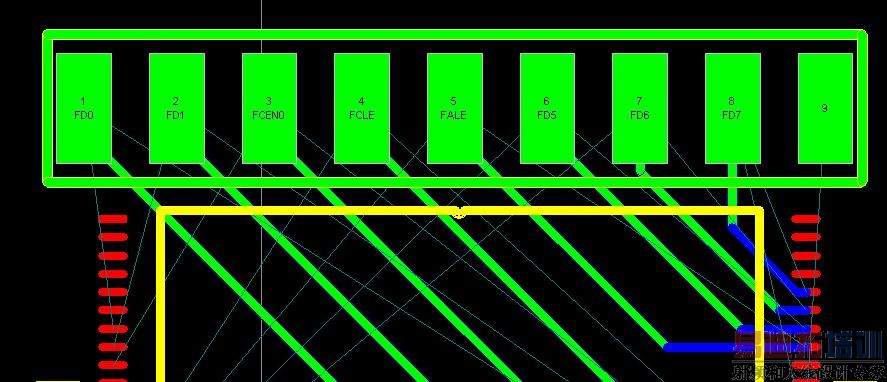

可是两个元件在PCB图上是重叠的，就是显示个绿色，我设置了元件的底层和顶层属性，这个画的时候感觉就是画到一个元件上去了呢？如图，那个绿色的元件就是两个重叠在一起的，我的意思是一个在底层，一个在顶层，可是这样分不出来呢

L键不是放背面吗？

在规则设置里面有个设置器件摆放的
