Protel99se加裁网络表问题

录入：edatop.com 点击：

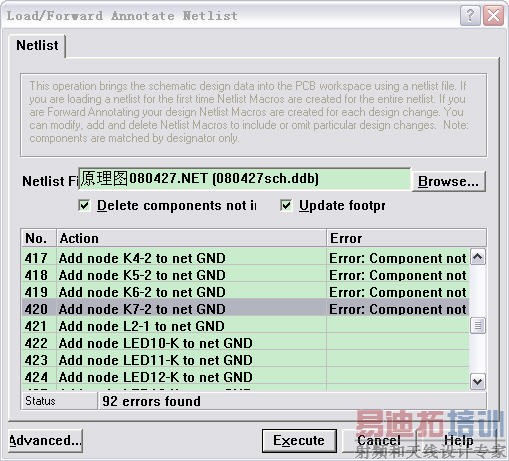

各位朋友，帮我看一下图中错误的原因是什么？谢谢

原理图的引脚编号和PCB的封装编号不一致
或者PCB库中根本没有SCH定义的封装

也可能是这样
有的SCH器件图不能直接90度角链接。
需要引出一小段来在接GND。
楼住后面还有88个错误哦，数字还是蛮吉利滴

0000
仔细的检查,原理图管脚标号与封装引脚标号是否一致,
这个应该是二极管,99SE的diode0.4封装的那个脚标号是A,K,改成1,2就可以了
其他的也差不多

如果不修复这些错误呢
如果不去原理图修复这些错误，生成ＰＣＢ后会有什么后果？

原因找到了
原因找到了：在原理图中没有定义PCB元件封装，谢谢各位。
