MOSFET的UIS及雪崩能量解析

在功率MOSFET的数据表中，通常包括单脉冲雪崩能量EAS，雪崩电流IAR，重复脉冲雪崩能量EAR等参数，而许多电子工程师在设计电源系统的过程中，很少考虑到这些参数与电源系统的应用有什么样的联系，如何在实际的应用中评定这些参数对其的影响，以及在哪些应用条件下需要考虑这些参数。本文将论述这些问题，同时探讨功率MOSFET在非钳位感性开关条件下的工作状态。

EAS，IAR和EAR的定义及测量

MOSFET的雪崩能量与器件的热性能和工作状态相关，其最终的表现就是温度的上升，而温度上升与功率水平和硅片封装的热性能相关。功率半导体对快速功率脉冲（时间为100～200μs）的热响应可以由式1说明：

(1)

其中，A是硅片面积，K常数与硅片的热性能相关。由式(1)得：

(2)

其中，tav是脉冲时间。当长时间在低电流下测量雪崩能量时，消耗的功率将使器件的温度升高，器件的失效电流由其达到的峰值温度所决定。如果器件足够牢靠，温度不超过最高的允许结温，就可以维持测量。在此过程内，结温通常从25℃增加到TJMAX，外部环境温度恒定为25℃，电流通常设定在ID的60%。雪崩电压VAV大约为1.3倍器件额定电压。

雪崩能量通常在非钳位感性开关UIS条件下测量。其中，有两个值EAS和EAR，EAS为单脉冲雪崩能量，定义了单次雪崩状态下器件能够消耗的最大能量；EAR为重复脉冲雪崩能量。雪崩能量依赖于电感值和起始的电流值。

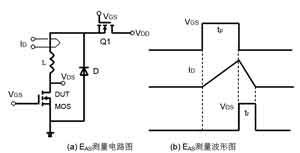

图1为VDD去耦的EAS测量电路及波形。其中，驱动MOSFET为Q1，待测量的MOSFET为DUT，L为电感，D为续流管。待测量的MOSFET和驱动MOSFET同时导通，电源电压VDD加在电感上，电感激磁，其电流线性上升，经导通时间tp后，电感电流达到最大值；然后待测量的MOSFET和驱动MOSFET同时关断，由于电感的电流不能突变，在切换的瞬间，要维持原来的大小和方向，因此续流二极管D导通。



图1 VDD去耦的EAS测量图

由于MOSFET的DS之间有寄生电容，因此，在D导通续流时，电感L和CDS形成谐振回路，L的电流降低使CDS上的电压上升，直到电感的电流为0，D自然关断，L中储存的能量应该全部转换到CDS中。

如果电感L为0.1mH，IAS=10A，CDS=1nF，理论上，电压VDS为

CDSVDS2=LIAS2 (3)

VDS=3100V

这样高的电压值是不可能的，那么为什么会有这样的情况？从实际的波形上看，MOSFET的DS区域相当于一个反并联的二极管。由于这个二极管两端加的是反向电压，因此处于反向工作区，随着DS的电压VDS增加，增加到接近于对应稳压管的钳位电压也就是 V(BR)DSS时，VDS的电压就不会再明显的增加，而是维持在V(BR)DSS值基本不变，如图1所示。此时，MOSFET工作于雪崩区，V(BR)DSS就是雪崩电压，对于单次脉冲，加在MOSFET上的能量即为雪崩能量EAS：

EAS=LIAS2/2 (4)

同时，由于雪崩电压是正温度系数，当MOSFET内部的某些单元温度增加，其耐压值也增加，因此，那些温度低的单元自动平衡，流过更多的电流以提高温度从而提高雪崩电压。另外，测量值依赖于雪崩电压，而在去磁期间，雪崩电压将随温度的增加而变化。

在上述公式中，有一个问题，那就是如何确定IAS？当电感确定后，是由tp来确定的吗？事实上，对于一个MOSFET器件，要首先确定IAS。如图1所示的电路中，电感选定后，不断地增加电流，直到将MOSFET完全损坏，然后将此时的电流值除以1.2或1.3，即降额70%或80%，所得到的电流值即为IAS。注意到IAS和L固定后，tp也是确定的。

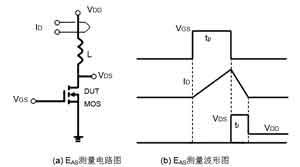

过去，传统的测量EAS的电路图和波形如图2所示。注意到，VDS最后的电压没有降到0，而是VDD，也就是有部分的能量没有转换到雪崩能量中。



图2 传统的EAS测量图

在关断区，图2（b）对应的三角形面积为能量，不考虑VDD，去磁电压为VDS，实际的去磁电压为VDS-VDD，因此雪崩能量为

(5)

对于一些低压的器件，VDS-VDD变得很小，引入的误差会较大，因此限制了此测量电路的在低压器件中的使用。

目前测量使用的电感，不同的公司有不同的标准，对于低压的MOSFET，大多数公司开始趋向于用0.1mH的电感值。通常发现：如果电感值越大，尽管雪崩的电流值会降低，但最终测量的雪崩能量值会增加，原因在于电感增加，电流上升的速度变慢，这样芯片就有更多的时间散热，因此最后测量的雪崩能量值会增加。这其中存在动态热阻和热容的问题，以后再论述这个问题。

雪崩的损坏方式

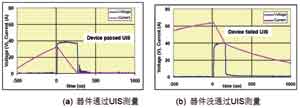

图3显示了UIS工作条件下，器件雪崩损坏以及器件没有损坏的状态。



图3 UIS损坏波形

事实上，器件在UIS工作条件下的雪崩损坏有两种模式：热损坏和寄生三极管导通损坏。热损坏就是功率MOSFET在功率脉冲的作用下，由于功耗增加导致结温升高，结温升高到硅片特性允许的临界值，失效将发生。

寄生三极管导通损坏：在MOSFET内部，有一个寄生的三极管（见图4），通常三级管的击穿电压通常低于MOSFET的电压。当DS的反向电流开始流过P区后，Rp和Rc产生压降，Rp和Rc的压降等于三极管BJT的VBEon。由于局部单元的不一致，那些弱的单元，由于基级电流IB增加和三级管的放大作用促使局部的三极管BJT导通，从而导致失控发生。此时，栅极的电压不再能够关断MOSFET。



图4 寄生三极管导通

在图4中，Rp为源极下体内收缩区的电阻，Rc为接触电阻，Rp和Rc随温度增加而增加，射极和基极的开启电压VBE随温度的增加而降低。因此，UIS的能力随度的增加而降低。

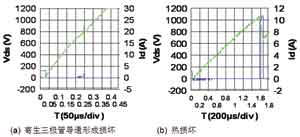

图5 UIS损坏模式（VDD=150V，L=1mH，起始温度25℃）

在什么的应用条件下要考虑雪崩能量

从上面的分析就可以知道，对于那些在MOSFET的D和S极产生较大电压的尖峰应用，就要考虑器件的雪崩能量，电压的尖峰所集中的能量主要由电感和电流所决定，因此对于反激的应用，MOSFET关断时会产生较大的电压尖峰。通常的情况下，功率器件都会降额，从而留有足够的电压余量。但是，一些电源在输出短路时，初级中会产生较大的电流，加上初级电感，器件就会有雪崩损坏的可能，因此在这样的应用条件下，就要考虑器件的雪崩能量。

另外，由于一些电机的负载是感性负载，而启动和堵转过程中会产生极大的冲击电流，因此也要考虑器件的雪崩能量。
