急：立式RJ45座的管脚定义
录入：edatop.com 点击：

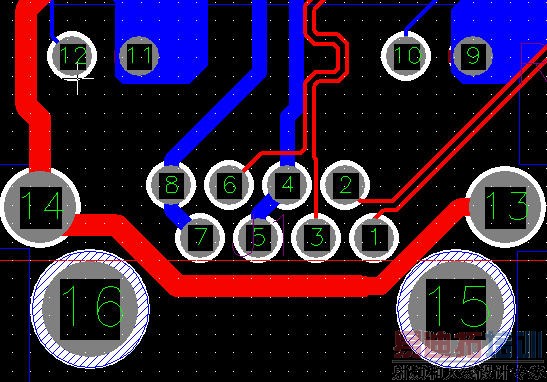

上图是卧式rj45的topview。
1TX+TranceiveData+(发信号+)
2TX-TranceiveData-(发信号-)
3RX+ReceiveData+(收信号+)
6RX-ReceiveData-(收信号-)

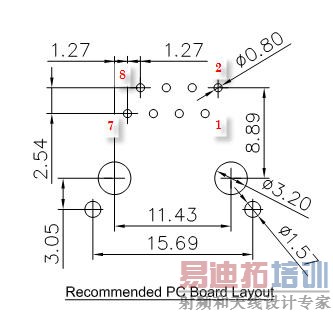

这次选用了立式rj45,正在做原理图。下图是我自己标的pin号，大家看对吗？
1TX+TranceiveData+(发信号+)
2TX-TranceiveData-(发信号-)
3RX+ReceiveData+(收信号+)
6RX-ReceiveData-(收信号-)
这次选用了立式rj45,正在做原理图。下图是我自己标的pin号，大家看对吗？
卧式rj45的top view图。
上面的立式图也是topview
对
really?
马上就要投版，急啊
sure！
