个内电层分割问题

录入:edatop.com    点击:

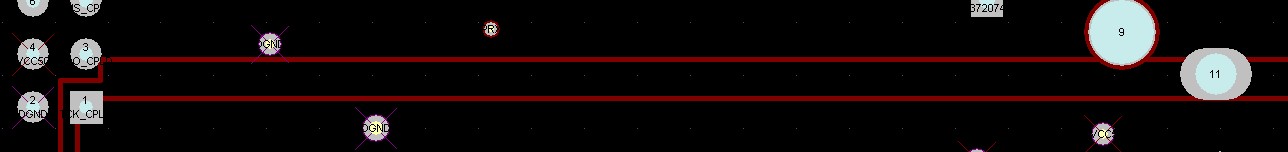

图中的线有2条,是在POWER层的VCC分割。自己感觉这其中有错,分割的线不该与焊盘连接(eg.图中的1,9,11脚位),我觉得分割时要避开这些焊盘。是这图有错吗还是我错了?

没人知道吗

它会自动避开的,不用你担心

是这样的吗?图上怎么感觉没避开呢
