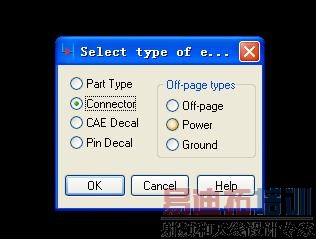

PADS2007:谁能解释一下图中各个选项的功能?
录入:edatop.com 点击:
logcic元件引脚属性的选择?
现在选在是连接器。
offpagetypes好像是说图与图之间的连接属性。
其他的找本书差吧,不过个人认为这些不太重要。
还是不明白?
谢谢ls!
哪个高手能够解释一下呢?
1
ding,关注
好久不用,记得大概是
1.parttype
2.connector
3.caedecal
4.pindecal
parttype是以下几个的综合体,建立一个类似于orcad里面的原理图封装的时候,orcad里面的封装对应的就是pads里面的parttype,区别是,pads里面的pin脚和cae都可以自己定义。
举例新建一个原理图封装(PARTTYPE),
1.首先需要做的是建立一个pindecal,可以是一条直线,也可以是带圆圈的直线(非门),线的长短都可以自己定义。当然,也可以选用系统默认的。
2.建立CAEdecal,即封装外形,和orcad里面的类似
3.建议PARTTYPE,最重要的一步,也是比较不容易理解的,parttype负责把CAEdecal和PCB封装对应起来,当然还有其他的功能。建议PARTTYPE的时候,首先要选择一个CAEdecal,然后可以添加BOM之类的信息,定义封装型号之类,这样在出BOM的时候会很方便。(如果发现错误,修改的时候直接改库文件,一次成功)。这样的一个好处是,一个parttype可以对应不同的CAEDECAL,同时也可以对应不同的PCBdecal。慢慢用,在出bom的时候很大的用处,只要保证了parttype的正确型,其他的一切OK。
关于connector,我没怎么用过,不太清楚
顶
多谢ls
