基于PICFxx单片机控制的正弦波逆变电源设计

录入：edatop.com 点击：

逆变电源是一种采用电力电子技术进行电能变换的装置。随着电力电子技术的发展，逆变电源的应用越来越广泛，但应用系统对逆变电源的输出电压波形特性也随之提出了越来越高的要求，因为电源的输出波形质量直接关系到整个系统的安全和可靠性指标。

随着数字信号处理技术的发展，以SPWM控制方式设计的逆变电源越来越受到青睐。本文介绍的SPWM逆变电源就是采用PIC单片机来实现SPWM控制和正弦波方式输出，而且电路简单，性能安全可靠，灵活性强，同时可以降低谐波，提高效率。

1 SPWM逆变器结构

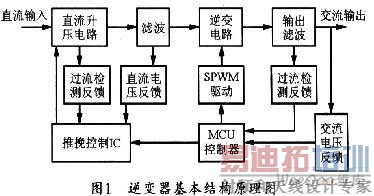

逆变电源的拓扑结构有多种形式，图1所示是SPWM逆变电源的基本结构，它主要由变压器中心抽头推挽式升压电路、逆变电路、滤波电路、驱动电路和控制电路组成。控制电路主要包括MCU控制器、升压控制、电压检测和电流A／D检测所示等电路组成。

闂傚倸鍊搁崐鎼佸磹閹间礁纾归柟闂寸绾惧綊鏌熼梻瀵割槮缁炬儳缍婇弻鐔兼⒒鐎靛壊妲紒鐐劤缂嶅﹪寮婚悢鍏尖拻閻庨潧澹婂Σ顔剧磼閹冣挃闁硅櫕鎹囬垾鏃堝礃椤忎礁浜鹃柨婵嗙凹缁ㄥジ鏌熼惂鍝ョМ闁哄矉缍侀、姗€鎮欓幖顓燁棧闂備線娼уΛ娆戞暜閹烘缍栨繝闈涱儐閺呮煡鏌涘☉鍗炲妞ゃ儲鑹鹃埞鎴炲箠闁稿﹥顨嗛幈銊╂倻閽樺锛涘┑鐐村灍閹崇偤宕堕浣镐缓缂備礁顑呴悘婵嬫倵椤撶喍绻嗛柕鍫濈箳閸掍即鏌涢悤浣镐簽缂侇喛顕ч埥澶娢熻箛鎾剁Ш闁轰焦鍔欏畷銊╊敊鐠侯煈鏀ㄧ紓鍌氬€风粈渚€顢栭崟顖涘殑闁告挷鐒﹂～鏇㈡煙閹规劦鍤欑痪鎯у悑閹便劌顫滈崱妤€骞嬮梺绋款儐閹瑰洭骞冨⿰鍫熷殟闁靛鍎崑鎾诲锤濡や胶鍙嗛梺鍝勬处濮樸劑宕濆澶嬬厵闁告劘灏欓悞鍛婃叏婵犲嫮甯涢柟宄版嚇瀹曘劍绻濋崒娑欑暭闂傚倷娴囧畷鐢稿窗閸℃稑纾块柟鎯版缁犳煡鏌曡箛鏇烆€屾繛绗哄姂閺屽秷顧侀柛鎾寸懇椤㈡岸鏁愰崱娆戠槇濠殿喗锕╅崢鍏肩濠婂懐纾奸柣鎰靛墮椤庢粌顪冪€涙ɑ鍊愮€殿喗鐓￠、妤呭礋椤戣姤瀚奸梻浣告贡鏋繛鎾棑缁骞樼€靛摜顔曢柣鐘叉厂閸涱厼鐓傞梺杞扮閻楀﹥绌辨繝鍥ч柛娑卞枛濞呫倝姊虹粙娆惧剬闁告挻绻勯幑銏犫攽閸モ晝鐦堥梺绋挎湰缁嬫垵鈻嶉敐鍜佹富闁靛牆绻掗崚浼存煏閸喐鍊愭鐐插暞缁傛帞鈧絽鐏氶弲顒€鈹戦悙鏉戠仸閽冮亶鎮归崶鈺佷槐婵﹨娅ｉ幏鐘诲灳閾忣偆浜堕梻浣藉吹閸ｏ附淇婇崶顒€绠查柕蹇曞Л閺€浠嬫倵閿濆簼绨介柛濠勫仱濮婃椽妫冨ù銈嗙洴瀹曟﹢濡搁妷顔藉枠濠电姷鏁告慨鐑藉极閸涘﹥鍙忛柣鎴ｆ閺嬩線鏌熼梻瀵割槮缁炬崘顫夐妵鍕冀椤愵澀绮堕梺缁樺笒閻忔岸濡甸崟顖氱闁瑰瓨绻嶆禒鑲╃磼閻愵剙鍔ゆい顓犲厴瀵鎮㈤悡搴ｎ槶閻熸粌绻掗弫顔尖槈閵忥紕鍘介梺瑙勫劤椤曨厼煤閹绢喗鐓欐い鏃傜摂濞堟粓鏌℃担鐟板闁诡垱妫冮崹楣冩嚑椤掍焦娅﹀┑鐘垫暩婵參骞忛崘顔肩妞ゅ繐鍟版す鎶芥⒒娓氣偓閳ь剚绋撻埞鎺楁煕閺傝法肖闁瑰箍鍨归埞鎴犫偓锝庝簻缁愭稑顪冮妶鍡樼闁瑰啿绉瑰畷顐⑽旈崨顔规嫽婵炶揪绲介幉锛勬嫻閿熺姵鐓欓柧蹇ｅ亝鐏忕敻鏌嶈閸撴艾顫濋妸锔芥珷婵°倓鑳堕埞宥呪攽閻樺弶鎼愮紒鐘垫嚀闇夐柨婵嗙墕閳ь兛绮欐俊鎼佸煛閸屾粌寮抽梻浣告惈閸熺娀宕戦幘缁樼厱閹艰揪绱曢敍宥囩磼鏉堚晛浠辨鐐村笒铻栧ù锝呭级鐎氫粙姊绘担鍛靛綊寮甸鍕仭闁靛ň鏅涚粈鍌溾偓鍏夊亾闁告洦鍓涢崢鐢告⒑閹勭闁稿鎳庨悾宄扮暆閳ь剟鍩€椤掑喚娼愭繛鍙夌矒瀵偆鎷犲顔兼婵炲濮撮鎰板极閸ヮ剚鐓熼柟閭﹀弾閸熷繘鏌涢悙鍨毈婵﹦绮幏鍛存嚍閵壯佲偓濠囨⒑闂堚晝绉剁紒鐘虫崌閻涱喛绠涘☉娆愭闂佽法鍣﹂幏锟�...

2 SPWM逆变电源工作原理

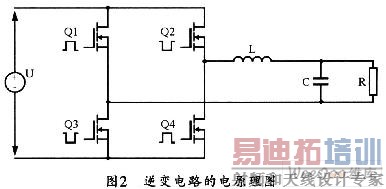

本逆变器电源的前级采用SG3525来交替输出两路PWM信号以控制开关管，然后经过高频变压器升压整流和LC滤波后产生400 V电压。再通过单片机编程产生等效正弦波的矩形脉冲波来控制逆变桥开关管的导通和关断。从而使其工作在SPWM控制方式。图2所示是其逆变电路的电原理图。图2中的左桥臂工作在高频调制方式，即Q1和Q3按照SPWM开通：右桥臂工作在高频调制方式，即Q2和Q4按照SPWM开通，最后经过滤波得到正弦波。

3 SPWM正弦波脉宽调制方法

SPWM正弦脉宽调制法是采用调制波为正弦波、载波为三角波的一种脉宽调制方法，可广泛应用于逆变器电源上。SPWM的输出波形控制算法有面积等效法、自然采样法、对称规则采样法、不对称规则采样法等，本文采用脉宽调制波的面积等效法来实现SPWM控制。图3所示是其SPWM波形图，该方法将半个周期的正弦波波形分成N等分，从而把该正弦波看成是由N个彼此相连的脉冲所组成，这些脉冲宽度相等(都等于π／N)，幅值不等，且脉冲顶部不是水平直线，而是曲线，各脉冲的幅值按正弦规律变化。如果能把这种脉冲序列用同样数量的等幅而不等宽的矩形脉冲序列代替，并使矩形脉冲的中点和相应正弦等分的中点重合。且使矩形脉冲和相应的正弦部分的面积脉冲量相等，那么，就可以得到相应的脉冲序列。这样，再使各脉冲的宽度按正弦规律变化，同时使矩形波与正弦波等效，就可以实现SPWM正弦脉宽调制。

4 软件设计

4．1 正弦波脉宽的生成

根据正弦波脉宽调制(SPWM)的产生原理，若把U=Urmsintωt正弦波在半周期内N等分，第i个等分段正弦波的面积为Si，则有：

若再使矩形波的幅值等于输入正弦波的幅值Urm，并使每段矩形波的面积等于对应段的正弦波的面积，那么，便可以得到矩形波脉宽的值为：

由于脉冲宽度是按照正弦波的规律变化，故可把这些脉冲宽度DK的值编制成数值表，再用单片机通过查表输出脉冲序列。实验时，可采用载波频率fc=25 kHz，交流频率fs=50 Hz，载波比N=fdfs来确定正弦波离散点的个数，即一个周期内的脉冲个数(设N=500)。为了节省表的存储空间，实际编程时，可保存半个周期内的正弦波离散点，即保存N／2个点，然后用交替的方式输出SPWM波形来控制逆变桥的工作。

4．2 SPWM的软件实现

本系统以PIC16FXX单片机为核心，晶振选用20 MHz，指令周期为0．2μs，SPWM波驱动开关管的工作频率为25 kHz，那么，单片机中寄存器的初始化设置如下：

首先设置PORTC为输出模式，即TRISC=0X00。设置*模块为PWM功能。同时必须在*XCON寄存器中设置*模块为PWM模式，即*xM3：CPxM0=11XX。

然后再通过PR2来确定PWM的开关周期寄存器，并使TSFMW=(PR2+1)×4TOSC(TMR2 PrescaleValue)，fSPWM=1／TSPMW。因为工作频率f=25 kHz，故PR2=0XC7；且工作周期寄存器*RxL的值是可变的。

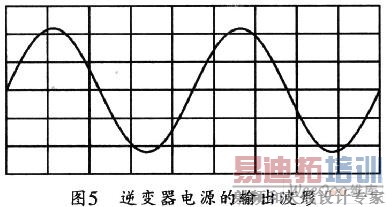

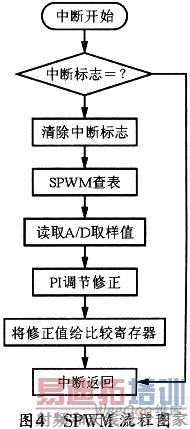

在程序初始化完成之后，系统中的定时寄存器TMR2将启动并开始工作，此时，PWM单元的引脚输出为高电平；当TMR2>*Rxl时，PWM单元的引脚开始输出低电平；当TMR2=PR2时，TMR2被归0，并重新开始下一个周期计数，同时PWM单元重新输出高电平。当TMR2的中断标志位TMR2IF被置高电平时，系统将执行定时中断服务程序，图4所示是其SPWM流程图。中断程序完成查找正弦表值和A／D取样值后，再进行PI调节，即可得出修正值，并将该修正值写入*RxL寄存器中。图5所示是该SPWM逆变器电源的输出波形图。

5 结束语

试验表明，基于HC单片机控制的逆变器电源可满足小功率逆变器的要求，而且可用单片机实现数字化SPWM波的控制。本方式不但比传统的模拟控制方式具有一定的优越性，而且该逆变器电源的效率更高、体积更小，同时还具有设计灵活、性能可靠，输出稳定，谐波小等优点。
