精密的、微型负电压基准源设计

录入:edatop.com    点击:

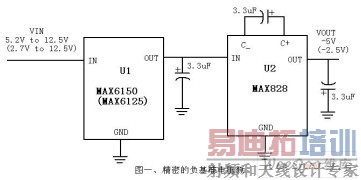

与基于电感的电压控制器相比,电荷泵具有小尺寸的优势,它被广泛用于便携式产品中,提供负的电源电压。将电荷泵电路与电压基准源相结合,能够在正电源供电时获得一反相基准电压(图一)。该电路不同于由三端基准和运放倒相器构成的反相基准源,它不需要外加精密电阻和负电源即可获得精密的输出。电荷泵倒相器(U2)将5V 精密基准源(U1)的输出反相,产生-5V基准电压。U1输入电压范围为5.2V至12.5V,如需获得-2.5V的基准电压,可用MAX6125(输入电压+2.7V至12.5V)替代U1。该方案电路结构非常紧凑,芯片采用SOT23封装,外部只需要三个标贴电容。

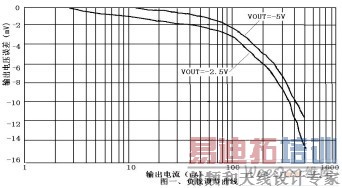

输出精度一方面取决于U1 的初始精度,如MAX6125/MAX6150 的输出精度为1%;另一方面还需考虑电压跌落引起的误差,图1 电路当负载电流为90μA 时,输出误差小于2mV。



(图二)。输出电压为-2.5V 时,如果输入电压为2.7V,电流损耗为86μA ;如果输入电压12.5V,则电流损耗为105μA。输出基准电压为-5V 时,如果输入电压为5.2V,电流损耗为140μA ;如果输入电压12.5V,则电流损耗为140μA。
