DC-DC转换器的电磁兼容技术
录入：edatop.com 点击：
引言
DC-DC转换器是通信系统的动力之源，已在通信领域中达到广泛应用。由于具有高频率、宽频带和大功率密度，它自身就是一个强大的电磁干扰（EMI）源，严重时会导致周围的电子设备功能紊乱，使通信系统传输数据错误、出现异常的停机和报警等，造成不可弥补的后果；同时，DC-DC转换器本身也置身于周围电磁环境中，对周围的电磁干扰也很敏感（EMS），如果没有很好的抗电磁干扰能力，它也就不可能正常工作。因此，营造一种良好的电磁兼容（EMC）环境，是确保电子设备正常工作的前提，且也成为电子产品设计者的重要考虑因素。
DC-DC转换器EMC特点
DC-DC转换器具有体积小、功率密度大、工作频率高等特点，这些特点直接导致电源内部电磁环境复杂，同时也带来了一系列高频EMI的问题，产生的干扰对电源本身
和周围电子环境带来很大的影响。为满足日趋严格的国际电磁兼容法规，DC-DC转换器的EMC设计已经成为电源设计中的首要问题之一。
DC-DC转换器的EMC问题主要有如下几个特点： DC-DC转换器作为工作于开关状态的能量转换装置，产生的干扰强度较大；干扰源主要集中在功率开关器件以及与之相连的铝基板和高频变压器；由于DC-DC转换器与其它电子电路相连紧凑，产生的EMI很容易造成不良影响。
DC-DC转换器的共模干扰信号(CM)和差模干扰信号(DM)的分布图如图1所示。这是分析干扰信号特性十分有用的列线图。如果设备在某段频率范围内有传导干扰电平超标，查阅该图可得出是哪一种类型的传导干扰信号占主导地位，从而指导改变EMI滤波器的网络结构及参数等相应措施加以解决。
图1 DC-DC转换器的共模干扰信号和差模干扰信号分布图
DC-DC转换器的EMC设计
屏蔽和接地
屏蔽能有效地抑制通过空间传播的电磁干扰。采用屏蔽的目的有两个：一是限制内部的辐射电磁能越过某一区域；二是防止外来的辐射进入某一区域。屏蔽是解决DC-DC转换器EMC问题的手段之一，目的是切断电磁波的传播途径，主要是做好DC-DC转换器的机壳密封性屏蔽。接地的要点是电位相同、内部电路不互相干扰、抵御外来干扰。尽量减少导线电感引起的阻抗，增加地环路的阻抗，减少地环路的干扰。
软开关技术
应用软开关技术，实现零电压开关与零电流开关运行可以大大减小功率器件的di/dt和dv/dt。即功率管能在零电压下导通和零电流下关断，若同时快速二极管也采用软关断，则可以大幅度降低DC-DC 转换器的EMI水平。
优化缓冲电路
在开关管的驱动电路中添加缓冲电路也可以有效减少电路中的di/dt和dv/dt，从而减少EMI干扰源。缓冲电路延缓功率开关器件的导通、关断过程，从而降低DC-DC 转换器的EMI水平。对于相同型号的开关管，在其他条件相同只是驱动缓冲电路不同的情况下由试验来决定。
例如中转换器A采用无驱动缓冲电阻的驱动电路；转换器B则采用了150Ω驱动缓冲电阻反并联二极管的驱动电路。通常开关管关断的dv/dt要比开通时小很多，对DC-DC 转换器的EMI水平影响较小。反向并联有二极管，这样开通速度可以减慢，而关断速度不受影响，可以最大限度地保证原有的整机效率不受影响。
实验证明转换器B中开关管开通速度要比转换器A慢很多，转换器B开关管开通时VDS的 dv/dt 为2V/nS左右，而转换器A开关管开通时VDS的dv/dt为5V/nS左右，要大很多。可见增加适当的驱动电阻并优化驱动电路，可以显著的减小电路中的di/dt和dv/dt，降低电源DC-DC 转换器的EMI水平。

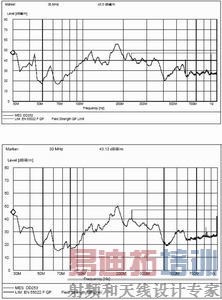

EMI辐射发射试验进一步验证开关管驱动缓冲电阻大小对整个DC-DC转换器EMI水平的影响。图2为转换器B采用非夹绕变压器时，当驱动电阻取值为1Ω和47Ω（反向并联有二极管）时的辐射干扰。可以看出增大驱动电阻后，30MHz和接近200MHz的频点各有3_5dB的明显改善。
驱动电阻为1Ω（水平方向）
驱动电阻为47Ω（水平方向）
图2 驱动电阻对辐射发射的影响
因此得出结论是，单靠提高开关速度来提高DC-DC转换器效率是不可取的。于是，如何选择合适的驱动电路参数、不断地优化驱动电路的设计，在提高DC-DC转换器的EMC性能的同时又保证总效率等其他参数指标不受到大的影响，是近年来发展的一个新方向。例如，在驱动电路中保留驱动电阻的同时加入推挽电路以代替二极管，这样就可以方便地分别调节控制开和关的速度，再权衡EMC性能和总效率指标的关系，以达到最理想的效果。如图3所示。

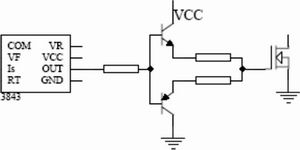

图3 有驱动缓冲电阻、开关速度均可以控制的驱动电路
滤波技术
DC-DC转换器的EMI滤波器是由电感、电容等构成的无源双向多端口网络。实际上它起两个低通滤波器的作用，一个衰减共模干扰，另一个衰减差模干扰。它能在阻带（通常大于10KHz）范围内衰减射频能量而让工频无衰减或很少衰减地通过。EMI滤波器是DC-DC转换器设计工程师控制传导电磁干扰和辐射电磁干扰的首选工具。
滤波器对EMI信号的损耗叫插入损耗。显然，测量滤波器的插入损耗曲-频率线，可检验它对EMI的滤波效果。
DC-DC转换器的EMC滤波电路应该满足以下设计原则：
·双向滤波。
DC-DC转换器的EMI滤波器实质上是一种双向低通滤波器，既要抑制DC-DC转换器产生的从转换器传入电源（或电网）的EMI信号，防止它污染电磁环境、危害其他设备。又要抑制或消除电源（或电网）存在的从电源（或电网）传入转换器的EMI信号，保护DC-DC转换器正常工作；
·阻抗失配。
源内阻是高阻(低阻)的，则滤波器输入阻抗就应该是低阻(高阻)的；负载是高阻(低阻)的，则滤波器输出阻抗就应该是低阻(高阻)的；这里的阻抗失配是相对要抑制的干扰频率而言，对正常工作的信号频率应该阻抗匹配。
·CM和DM同时抑制。
由于DC-DC转换器的工作频率基本都在几百KHz，根据以往各型号产品的EMC检测试验经验，一般情况下DC-DC转换器的EMI超标频段都会覆盖0.1_1MHz频段的一部分或全部范围。根据图1所示的分布原理，我们通常要采取有重点地对CM和DM同时抑制的原则。
印制电路板的EMC设计
由于PCB更改与相应的传导、辐射骚扰的测试较为复杂，且在时间和成本上也存在困难，因此进行专门的PCB对EMC影响的试验较为困难，这里只能根据一般原理以及多年从事电源设计所积累的经验给出DC-DC转换器PCB设计时需要注意的地方（主要针对降低DC-DC转换器对外的EMI）。
·设计PCB时首先考虑好布局，特别是变压器和输出滤波电感的合理放置。强脉冲信号线（dv/dt大）的走线要尽量短，它们是典型的发射天线；导线不要突然拐角。
·合理放置原边开关管、输入滤波电容、滤波电感，使得滤波电容、变压器原边绕组、开关管构成的回路面积尽量减小，DC-DC转换器中专门有完整地层，其余信号线、功率线均在其它层上走线，使环路面积最小；合理摆放副边整流滤波电路。
·开关管和整流管上如有较强高频尖刺，应当就近布置吸收电路。
·注意控制电路和功率电路的单点接地，同时在靠近脉冲电路负载的部位如PWM芯片VCC引脚添加去耦电容。
·所有的功率器件，当与散热器绝缘连接时，其管芯均与散热器间存在分布电容，适当的分离不同级间的散热器连接方式，可以有效的减小两级电路间的容性耦合，减小电磁干扰，多层板式结构优于铝基板式结构就是这个原因。
实践证明，上述印制电路板EMC设计，对开关DC-DC转换器的EMC性能有较大的影响。在印制
板设计阶段，工程技术人员由于缺乏有效的手段，往往只能采用试探方法，一旦开关DC-DC转换器不能通过有关EMC标准，就需要重新设计印制板。往往为此付出沉重的代价。
结语
本文对DC-DC转换器的EMC设计进行了简单的归纳和分析，从五个方面讨论了DC-DC转换器的EMC设计问题。DC-DC转换器EMC设计的关键是要弄清楚转换器中EMI产生的机理，有针对性地进行抑制和消除。
参考文献：
1 Luo F L, Ye H. Reduction of EMI, EMS and EMC in Power DC/DC converters. Accepted by the IEEE International Conference IPEMC'2003. Xi'an, China, 2003.
2 陈淑凤, 马蔚宇等. 电磁兼容实验技术. 北京邮电大学出版社. 2001: 143"147
3 蔡仁刚. 电磁兼容原理, 设计和预测技术. 北京航空航天大学出版社. 1999: 122"125
4 钱照明, 程肇基. 电磁兼容设计基础及干扰抑制技术. 浙江大学出版社, 2000: 153"155
5 Tihanyi L. Electromagnetic Compatibility in Power Electronics. J. K. Eckert & Company, Inc. Sarasota, Florida U.S.A 1995: 170"173
