功放图原理……

录入:edatop.com    点击:

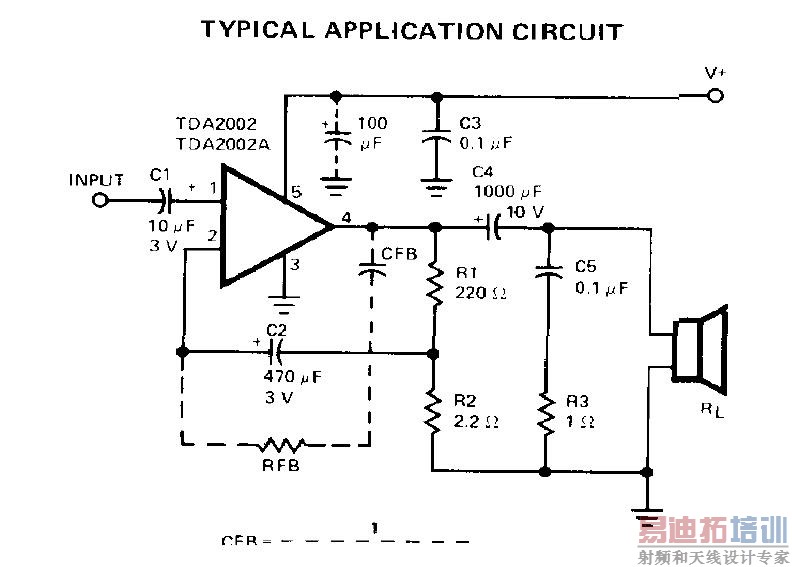

那位大侠能讲解一下此图的原理啊,就是具体一点每个元器件的作用?还有上边带有虚线的是什么意思啊?

o
运放+-脚都没有标.

回复楼上
1脚是输入2脚是反馈,我已经做好这个电路了,但是有点问题,就是:刚一加电电流特大能达到0.7安左右,是不是反馈的问题啊?请大家帮忙想一想!

哈哈 我把问题解决啦……
是自己小小事物,输出反馈电阻接错了!嗨!吃一堑,长一智啊!
