构建一个低成本的9V电池电压监控器
录入：edatop.com 点击：

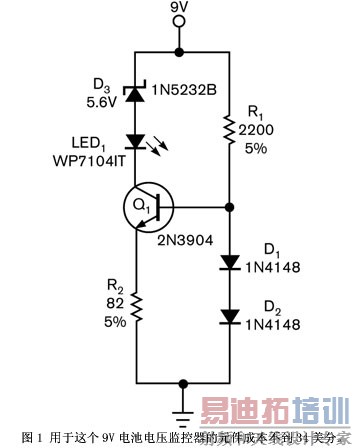

本设计是一个9V电池电压监控器，全部器件成本不到34美分（图1）。Q1接成一个10 mA的电流阱。LED1采用Kingbright公司的WP7104IT，当电池电压好时导通。当电池电压接近阈值电压时，LED逐渐变暗。一旦达到阈值电压，LED熄灭。本设计的阈值电压为7.2V，这由D3、LED1和R1的值所确定。如果你的应用需要不同的阈值电压，可以修改这三个元件的值。使用等效的表面安装元件可以降低本电路占用的PCB（印刷电路板）空间。
