用实验室电源产生简单的高电流源
录入：edatop.com 点击：

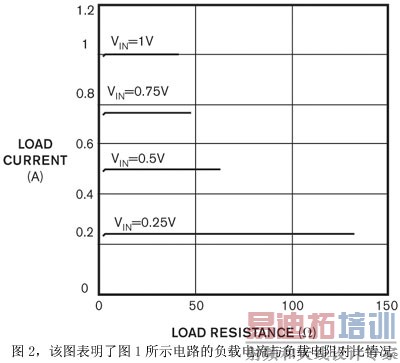

当电子测试需要可调电流源时，人们通常必须在实验室构建这种测试仪器。人们可以从标准的力觉实验室电源轻松制作这类电流源（图1）。该电路需要一个为IC供电的额外电源以及一个单独的控制电压。送往力觉电源的反馈信号来自Maxim公司的MAX4172高压侧电流监视器。在图1所示的构造中，电路提供的控制电压与负载电流之比为1:1 (1 A/V)。图2表明负载电流是负载电阻的函数。
如需改变电压与电流比，改变RSHUNT的值即可；RSHUNT值越低，电流越高，反之亦然。力觉电源的RS+和RS-端子之间最大允许电压（150mV）、最大正RS电压（32V）、最大电流能力均限制了电源的输出电流。
在该电路工作时，由于力觉电源中的电压表与电流表显示的值不准确，人们应该使用外部仪表来监视负载电压和负载电流。还应意识到：如果移除负载使得输出电流为0 A，则力觉电源的断路电压达到它能产生的最大值。
如需改变电压与电流比，改变RSHUNT的值即可；RSHUNT值越低，电流越高，反之亦然。力觉电源的RS+和RS-端子之间最大允许电压（150mV）、最大正RS电压（32V）、最大电流能力均限制了电源的输出电流。
在该电路工作时，由于力觉电源中的电压表与电流表显示的值不准确，人们应该使用外部仪表来监视负载电压和负载电流。还应意识到：如果移除负载使得输出电流为0 A，则力觉电源的断路电压达到它能产生的最大值。
