测试锂离子电池健康状况的简单电路

锂离子电池对不良处理非常敏感。当给小于厂家定义的安全余量的电池芯充电时，就可能出现火灾、爆炸和其它危险情况。现代电池充电器可以管理这些危险情况，当出现不合规定情况时拒绝工作。不过，这并不意味着所有电池芯都是坏的。在多数情况下，可以通过替换放电的电池，增加设备的使用寿命。图1给出了用于测试电池块的电路。

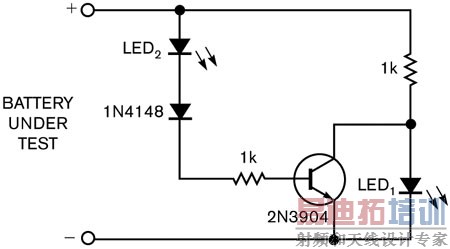

图1，根据电压情况，用LED指示电池的健康状况。

　　当供电电压低于2.6V时，没有电流流入晶体管的基极。LED1发光，LED2关闭。当电压超过2.6V时，晶体管开始短路LED1，使之关闭而点亮LED2。这种情况表示电池低于充电的允许极限。电压余量主要取决于所选LED的类型或颜色。一支标准的红色LED正向电压为1.7V；绿色LED 约为2.1V或2.2V。本设计中的电路采用红色LED，2mA时正向电压约为1.6V。其它LED可能要作简单的重新设计，主要是要用肖特基二极管代替本电路中的1N4148。某些应用甚至要使用有3V或以上正向电压的白色或蓝色LED。

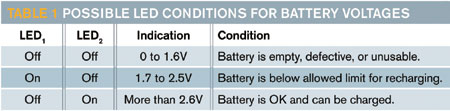

表1各电池电压下LED的可能状态

　　较低值的电阻可增加LED的亮度，但也增加了供电电流。表1给出了这个指示灯如何提供三种工作状态。虽然这款简单设备需要的电流不多，但如果将其用作永久显示，估计电池寿命也不会太长，尤其是当处于保存状态时。一只满充的32A电池芯会在大约一年后寿命终止，而相同容量但略高于允许充电余量的空电池则会在一两天后就完结。

　　可以在一个测试模块中建立一个指示器阵列。将其连接到电池块的测量/平衡端口，就可以简单地一次性查看探测整个电池块。增加与LED串联的齐纳二极管也可以使此电路成为更高电压的简单指示器。
