提供简便过热保护的热插拔开关

作者：NS公司Donald Schelle    来源：电子设计技术    日期：2009-09-30

　　设计一个把过热或火灾风险最小化的有效热管理方案，经常是一件很难的事情。系统方位、安放位置会在PCB的不同位置产生热点，由此使事情变复杂。热插拔开关和仔细安放的温度传感器可在温度超过安全极限时断开系统电源，借此缓解热量问题。图1中的电路使用热插拔开关来监视过压、欠压和过流状况。当环境温度超过预设阈值时，一个仔细安放的温度传感器IC1会迫使热插拔控制器IC2断开系统电源。当您把系统安装在不同方位时，您可使用多个温度开关来隔离热点。该电路既不需要微控制器，也不需要昂贵的温度监视IC。过热事件利用一种耐用的非破坏性方法来切断系统电源。


图1：当发生过热事件时，仔细安放的低成本温度传感器会断开系统电源。

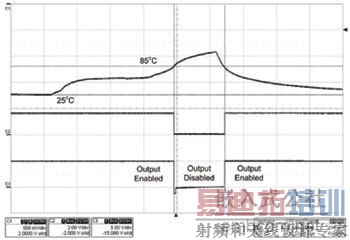

图2：当温度超过阈值时（顶部迹线），温度传感器的输出（中部迹线）降低，迫使热插拔开关断开电路电源（底部迹线）。

　　在典型的过热状况中（图2），过热事件（顶部迹线）导致LM26跳闸，从而迫使LM25069断开系统电源（中部和底部的迹线）。当系统温度降至LM26的跳闸点之下时，系统电源恢复。错误的安放位置或方位会导致过热事件，迫使系统像发条装置一样反复通断；支持人员很容易诊断出这个症状。廉价的温度传感器和一种创新的功率限制热插拔控制器把该电路的小批量应用成本降低到了2美元左右。
