电力系统中0.38kV系统控制电源控制方式选择

录入:edatop.com    点击:
1 自动切换分析
1.1 自动切换装置的原理

1.1.1 装设有自动切换装置的电气典型一次接线

典型的装设有自动切换装置,0.38kV一次接线图如图1


供电电源为双电源,采用内桥式接线。

正常运行方式为,A段、B段分列运行,自动切换装置处于自动状态。


1.1.2 自动切换装置起动条件

1.1.2.1 工作电源电压,除了因手动断开或电源进线开关保护动作而消失外,在其它原因造成电压消失时,自动切换装置均应起动;

1.1.2.2 在一段电源失压后,另一段电源有足够高的电压时,自动切换装置才起动;

1.1.2.3 自动切换装置自动切换延时动作并只动作一次;

1.1.2.4 当电压互感器的熔断器之一熔断时,自动切换装置不应起动;

1.1.2.5 应校验电源过负荷情况和电动机自起动的情况,如过负荷严重或不能保证电动机自起动,应在自动切换前自动减负荷;

1.1.3 典型的自动切换过程

当满足自动切换装置起动条件时,失压侧电源进线开关跳开,母联投入,恢复供电。

2 合理设置控制电源的重要性

自动切换装置起动的首要条件,是一段进线电源失压。在0.38kV电力系统中,控制电源选择交流电源控制时,引自电源进线,当进线电源失压时,相应侧的控制电源同时失压,此时,控制电源应能可靠切换,保证自动切换装置起动,完成自动切换。

因此合理的设置控制电源方式,是自动切换成功的重要因素。

3 典型的控制电源设置方式的特点分析比较

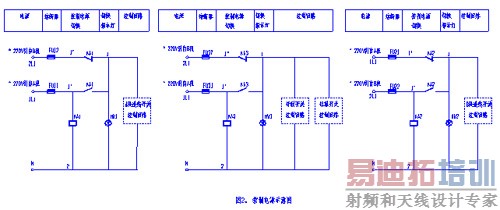

3.1 控制电源设置方式如图2示


正常运行方式下

母联及自动切换装置控制电源引自A段电源。

当B段进线电源失压时,母联开关及自动切换装置控制电源不会切换,B段进线开关控制电源切换至A段电源;

当A段电源失压时,A段进线开关控制电源、母联开关及自动切换装置控制电源切换至B段电源;

任一段进线电源失压发生时,控制电源均切换,保证自动切换装置起动,失压侧的进线电源开关跳闸,母联合闸。

特点:

当任一段进线电源失压发生时,控制电源均有短暂失压并且切换;

切换继电器相互间无电气闭锁,切换过程中,存在反送电的可能;

接线复杂;

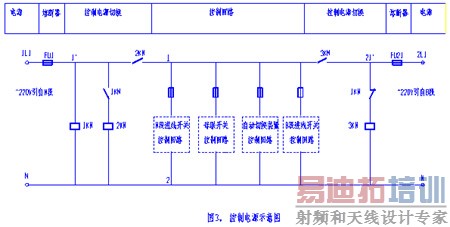

3.2 控制电源设置方式如图3


正常运行方式下

所有控制电源均引自A段电源。

当B段电源失压时,所有控制电源不会切换;

当A段电源失压时,所有控制电源均切换至B段电源,;

特点

控制电源引自A段电源,当B段电源失压时,控制电源保持正常,不存在切换的过程;

当A段进线电源失压发生时,所有控制电源迅速切换至B段;

控制电源切换的几率减少一半;

利用自投在线式控制电源设置方式,采用接触器控制切换,切换迅速,可靠。

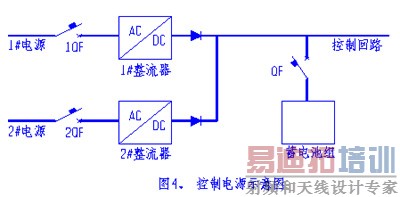

是控制电源采用交流控制时,在不增加投资的情况下,较佳的控制电源设置方式3.3 控制电源采用直流电源,如图4


正常方式

选用两套整流器和一套蓄电池,两套整流器电源分别接在不同段的母线上,两套整流器在线运行。

设计选用整流器,应能够在电源电压恢复正常后,自动恢复,躲过电源进线失压造成的影响,不需人工恢复。

特点

控制电源无时限切换,不受进线电源失压的影响,当任一台整流器失压、故障或者退出运行、检修时,另一台整流器在线切换,控制电源稳定,没有切换的过程,即使进线全部停电,蓄电池仍能提供1小时的控制电源供电时间,进行开关操作,为排除故障,恢复供电节约时间,对于任何要求严格的负荷都能满足要求。

投资增加,维护工作量增加。

4 结论

装设有自动切换装置的0.38kV配变电站,应根据负荷的情况选择控制电源设置方式

在设计控制电源时

在负荷特别重要的情况下,控制电源应首先选择直流控制电源,直流电源供电稳定,并且参照图4 的方式设计,可以满足任何要求严格的负荷;

在不增加投资的情况下,选择交流电源控制,并参照图3的方式设置控制电源。
