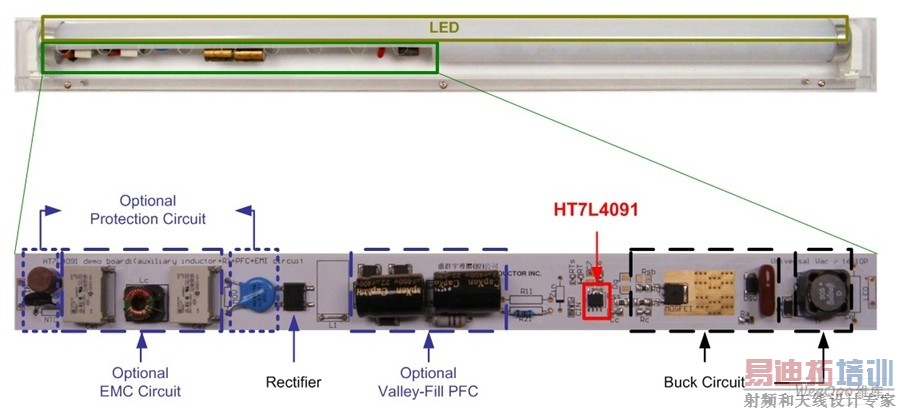

高效率LED T9 灯管：HT7L4091
录入：edatop.com 点击：
特性
●AC 85V ~ 260V 输入
●高效率：IC 由低启动电流 + 辅助绕组驱动
●无闪烁
●可选的 Va ey-Fi (填谷式) PFC 电路用于提高功率因数
●16S10P 10W ED
●简单电流模式降压结构
●IC 过温保护
●具有关断功能 – 当所有 ED 都短路时
●可提供自适应电压 – *部 ED 短路时
●ED 内部开路保护
操作步骤
将插头插到交流电源插座上

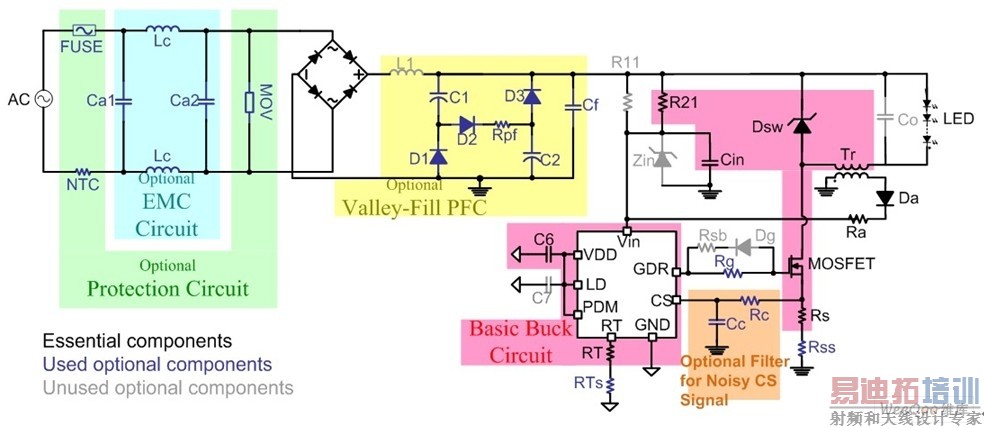

应用电路
应用程序选项
该设计可以适应不同的应用需求.
●低成本提高功率因数 -- 使用 Valley-Fill (填谷式) PFC 电路
●极佳的功率因数 – 采用主动式 PFC
●智能灯
●与以下Holtek 解决方案相结合使用
PIR 控制器
TinyPowerTM 型单片机
遥控器
●上述控制部分电源使用 5V LDO (HT7L4091 内置) 供电
使用晶体管 + 稳压管的线性稳压电路
●降低成本
移除可选电路器件
