最简单线性电源电路设计（从框 到实际电路）

让我们一起学会如何将点路况图编程原理图…

第一步：根据电路工作原理绘制电路原理框图，这个比较容易，而且比电路原理图更容易在网上得到。框图内容越具体，转化原理图越容易。下图是串联型稳压电源方框图：

第二步：将框图变为原理图：

先将每个方框的内容变为单元电路。

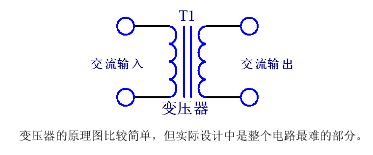

(1)变压器：

变压器的原理图比较简单，但实际设计中是整个电路最难的部分。

(2)整流桥

整流桥将正弦波整流为只有正半周期的电压，频率变为之前的 2 倍。

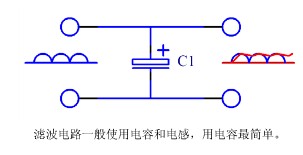

(3)滤波器

滤波电路一般使用电容和电感，用电容最简单。

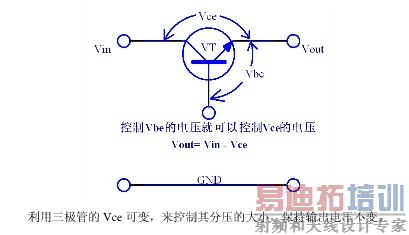

(4)电压调整电路

利用三极管的 Vce 可变，来控制其分压的大小，保持输出电压不变。

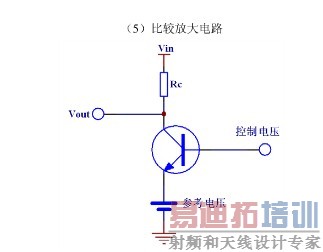

(5)比较放大电路

采用反相放大电路，控制电压大于参考电压与 Vbe 之和，三极管工作在放大状态才能起控制作用，控制电压控制 Vout 的输出电压大小。

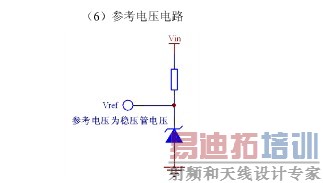

(6)参考电压电路

Vref 即反相放大器的参考电压，参考电压为稳压管的电压。

(7)电压取样电路

采样电路采用最简单的电阻分压电路。

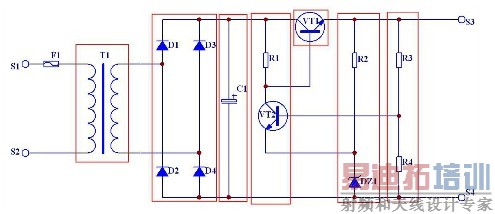

(8)最终组合电路

将框图中的各部分按照框图进行组合，即可以完成电路图的初步转化。

还要具体分析各个部分如何合理的结合在一起。这些基础分析属于电路分析的内容。

图中的各个框内的电路都可视作二端口网络。基础单元电路的理解很重要!!
