线性电源、相控电源、开关电源有什么不同？开关电源有何优点？

 都是直流电 按要求不同使用不同 ,线性电源最好 他输出的是线性直流电,可以用在要求高的场合,开关电源次之,他是由很高的开关速度的变压器和开关管,特点是重量小,容量大,输出质量高,相控电原用在要求不高,电流特大的场合

线性电源，开关电源区别

线性电源的调整管工作在放大状态，因而发热量大，效率低(35%左右)，需要加体积庞大的散热片，而且还需要同样也是大体积的工频变压器，当要制作多组电压输出时变压器会更庞大。

开关电源的调整管工作在饱和和截至状态，因而发热量小，效率高(75%以上)而且省掉了大体积的变压器。但开关电源输出的直流上面会叠加较大的纹波(50mV at 5V output typical)，在输出端并接稳压二极管可以改善，另外由于开关管工作是会产生很大的尖峰脉冲干扰，也需要在电路中串连磁珠加以改善。相对而言线性电源就没有以上缺陷，它的纹波可以做的很小(5mV以下)。

对于电源效率和安装体积有要求的地方用开关电源为佳，对于电磁干扰和电源纯净性有要求的地方(例如电容漏电检测)多选用线性电源。另外当电路中需要作隔离的时候现在多数用DC-DC来做对隔离部分供电(DC-DC从其工作原理上来说就是开关电源)。还有，开关电源中用到的高频变压器可能绕制起来比较麻烦

开关电源和线性电源在内部结构上是完全不一样的，开关电源顾名思义有开关动作，它利用变占空比或变频的方法实现不同的电压，实现较为复杂，最大的优点是高效率，一般在90%以上，缺点是文波和开关噪声较大，适用于对文波和噪声要求不高的场合;而线性电源没有开关动作，属于连续模拟控制，内部结构相对简单，芯片面积也较小，成本较低，优点是成本低，文波噪声小，最大的缺点是效率低。它们各有有缺点在应用上互补共存!

一、线性电源的原理：

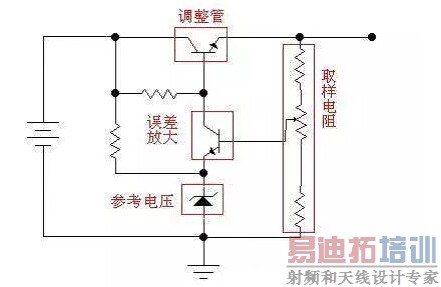

线性电源主要包括工频变压器、输出整流滤波器、控制电路、保护电路等。 线性电源是先将交流电经过变压器变压，再经过整流电路整流滤波得到未稳定的直流电压，要达到高精度的直流电压，必须经过电压反馈调整输出电压，这种电源技术很成熟，可以达到很高的稳定度，波纹也很小，而且没有开关电源具有的干扰与噪音。但是它的缺点是需要庞大而笨重的变压器，所需的滤波电容的体积和重量也相当大，而且电压反馈电路是工作在线性状态，调整管上有一定的电压降，在输出较大工作电流时，致使调整管的功耗太大，转换效率低，还要安装很大的散热片。这种电源不适合计算机等设备的需要，将逐步被开关电源所取代。

二、开关电源的原理：

开关电源主要包括输入电网滤波器、输入整流滤波器、逆变器、输出整流滤波器、控制电路、保护电路。它们的功能是：

1、输入电网滤波器：消除来自电网，如电动机的启动、电器的开关、雷击等产生的干扰，同时也防止开关电源产生的高频噪声向电网扩散。

2、输入整流滤波器：将电网输入电压进行整流滤波，为变换器提供直流电压。

3、逆变器：是开关电源的关键部分。它把直流电压变换成高频交流电压，并且起到将输出部分与输入电网隔离的作用。

4、输出整流滤波器：将变换器输出的高频交流电压整流滤波得到需要的直流电压，同时还防止高频噪声对负载的干扰。

5、控制电路：检测输出直流电压，并将其与基准电压比较，进行放大。调制振荡器的脉冲宽度，从而控制变换器以保持输出电压的稳定。

6、保护电路：当开关电源发生过电压、过电流短路时，保护电路使开关电源停止工作以保护负载和电源本身。

开关电源是将交流电先整流成直流电，在将直流逆变成交流电，在整流输出成所需要的直流电压。这样开关电源省去下线性电源中的变压器，以及电压反馈电路。而开关电源中的逆变电路完全是数字调整，同样能达到非常高的调整精度。

开关电源的主要优点：

体积小、重量轻(体积和重量只有线性电源的20～30%)、效率高(一般为60～70%，而线性电源只有30～40%)、自身抗干扰性强、输出电压范围宽、模块化。

开关电源的主要缺点：

由于逆变电路中会产生高频电压，对周围设备有一定的干扰。需要良好的屏蔽及接地

开关电源就是用通过电路控制开关管进行高速的道通与截止.将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压!转华为高频交流电的原因是高频交流在变压器变压电路中的效率要比50Hz高很多.所以开关变压器可以做的很小，而且工作时不是很热!!成本很低.如果不将50Hz变为高频那开关电源就没有意义!!开关变压器也不神秘.就是一个普通的变压器!这就是开关电源。

开关电源，是通过电子技术实现的，主要环节：整流成直流电——逆变成所需电压的交流电(主要来调整电压)——再经过整流成直流电压输出。

开关电源的结构中由于中间没有变压器和散热片，因而体积非常小。同时，开关电源内部都是电子元件，效率高、发热小。虽然，具有电磁干扰等缺点，但现在的屏蔽技术已经非常到位。

开关电源大体可以分为隔离和非隔离两种,隔离型的必定有开关变压器,而非隔离的未必一定有。

简单地说,开关电源的工作原理是:

1.交流电源输入经整流滤波成直流;

2.通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上;

3.开关变压器次级感应出高频电压,经整流滤波供给负载;

4.输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的.

交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的干扰;在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高;开关变压器的次级可以有多个绕组或一个绕组有多个抽头,以得到需要的输出;一般还应该增加一些保护电路,比如空载、短路等保护,否则可能会烧毁开关电源。

以上说的就是开关电源的大致工作原理。

其实现在已经有了集成度非常高的专用芯片,可以使外围电路非常简单,甚至做到免调试。

例如TOP系列的开关电源芯片(或称模块),只要配合一些阻容元件,和一个开关变压器,就可以做成一个基本的开关电源。

开关电源&线性电源

开关电源的主要工作原理就是上桥和下桥的Mos管轮流导通，首先电流通过上桥Mos管流入，利用线圈的存储功能，将电能集聚在线圈中，最后关闭上桥Mos管，打开下桥的Mos管，线圈和电容持续给外部供电。然后又关闭下桥Mos管，再打开上桥让电流进入，就这样重复进行，因为要轮流开关Mos管，所以称为开关电源。

而线性电源就不一样了，由于没有开关介入，使得上水管一直在放水，如果有多的，就会漏出来，这就是我们经常看到的某些线性电源的Mos管发热量很大，用不完的电能，全部转换成了热能。从这个角度来看，线性电源的转换效率就非常低了，而且热量高的时候，元件的寿命势必要下降，影响最终的使用效果 。

开关电源和线性电源的区别主要是他们的工作方式。

线性电源功率器件工作在线性状态，也就是说他一用起来功率器件就是一直在工作，所以也就导致他的工作效率低，一般在50%~60%，还得说他是很好的线性电源。线性电源的工作方式，使他从高压变低压必须有将压装置，一般的都是变压器，也有别的像KX电源，再经过整流输出直流电压。这样一来他的体积也就很大，笨重，效率低、发热量也大。他也有他的优点：纹波小，调整率好，对外干扰小。适合用与模拟电路，各类放大器等。

开关电源。他的功率器件工作在开关状态，(一开一关，一开一关，频率非常快，一般的平板开关电源频率在100~200KHz，模块电源在300～500KHZ).这样他的损耗就小，效率也就高，对变压器也有了要求，要用高磁导率的材料来做.有点墨迹了，他的变压器就是一个字小.效率80%～90%吧.据说美国最好的VICOR模块高达99%.开关电源的效率高体积小，但是和线性电源比他的纹波，电压电流调整率就有折扣了 。
