利用HT48R065V的24V VFD MCU方案

录入:edatop.com    点击:

HT48R065V是24V VFD 型8位高性能、RISC结构微控制器,可广泛用于多种应用。该通用微控制器具有低功耗、I/O灵活性、定时器功能、振荡器选项、断电和唤醒功能、看门狗定时器和低压复位等功能,可以在保持高成本效率的同时提供多种功能。全集成系统振荡器HIRC无需外部组件并有三个频率可选择,从而为这些器件的应用开辟了新的领域,其中包括工业控制、消费类产品、家庭应用子系统控制器等。

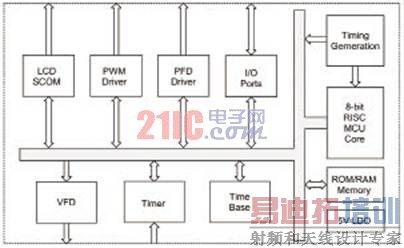

图1 HT48R065V方框图

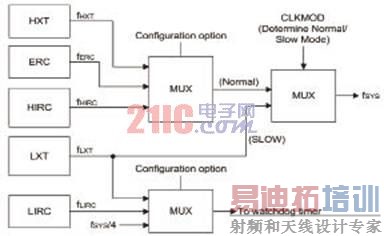

图2 HT48R065V系统时钟配置框图

HT48R065V主要特性

CPU功能

• 工作电压:

- fSYS=4MHz时:2.2V~5.5V

- fSYS=8MHz时:3.0V~5.5V

- fSYS=12MHz时:4.5V~5.5V

• 最高0.33s的指令周期,在VDD=5V时的系统时钟为12MHz

• 睡眠模式和唤醒功能可以降低功耗

• 振荡器类型:

- 外部高频晶体振荡模式(HXT)

- 外部RC振荡模式(ERC)

- 内部高频RC(HIRC)

- 外部低频晶体振荡模式(LXT)

• 三个运行模式:正常、低速、睡眠

• 无需外部组件的全集成内部4MHz、8MHz和12MHz振荡器

• 2048×15程序存储器

• 96×8数据内存RAM

• 看门狗定时器功能

• LIRC振荡器功能用于看门狗定时器

• 所有指令在一个或两个指令周期内执行

• 表中读取指令

• 63条强大的指令

• 4级子程序嵌套

• 位操作指令

• 低压复位功能

• 多种可选择的封装类型外围设备功能

• 21条双相I/O线路

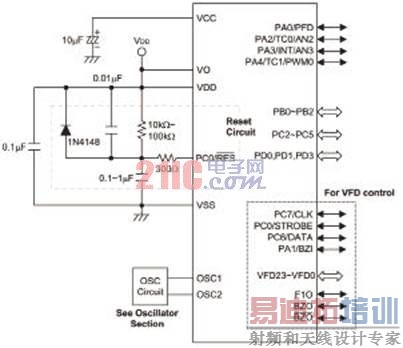

图3 HT48R065V 应用电路图 [p]

• 利用软件通过1/2偏置控制4-SCOM线LCD COM驱动器

• 利用一个I/O线路分流外部中断输入

• 单个8位可编程定时器/事件计数器带有过流中断和预分频器

• 时基功能

• 可编程分频器(PFD)

• 集成的直流24V到5V LDO稳压器

• 蜂鸣器和灯丝5V到24V的输出水平移位器

• 24位移位寄存器/锁存器用于VFD面板,来驱动每段24条线路的输出

• 集成的3线串行VFD接口用于网格/段显示控制

• 52引脚QFP封装
