Micrel 120V高压LDO MAQ5280特征及应用介绍

录入:edatop.com    点击:

Micrel公司是全球模拟、高带宽通信和以太网集成电路解决方案的行业领导者,该公司于2008年推出了业界第一款汽车级应用的120V LDO——MAQ5280。

MAQ5280的结构及特征

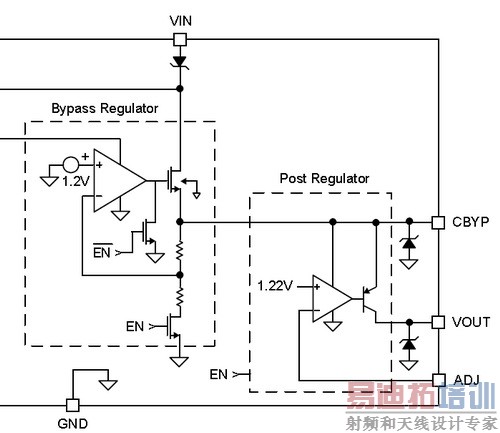

MAQ5280内部结构主要由两部分组成,如下所示:

输入电压比较低的LDO结构如上图的Post Regulator,输出电压经过运放采样后,来控制P型晶体管的导通程度,从而达到稳定输出电压的目的。
MAQ5280能够承受的输入电压高至120V,所以需要在Post Regulator的前端加了一级Bypass Regulator,此级的主要功能是处理输入电压,输入电压经Bypass Regulator处理后,提供一个中间的合适的电压给Post Regulator。
MAQ5280具有以下特点:
输入电压范围宽:4.5-120V
静态工作电流低:31uA
输出电流:25mA
输出电压可调:1.22V-5V,2%的高输出精度
保护功能完善:过热、过流保护、反接保护功能,最低输入电压-24V
极高的电源抑制比:PSRR>80Db,非常适合对噪声敏感领域的电源应用
工作电压范围:-40 ° C-125 ° C,符合AEC-Q100汽车级标准
封装:外露焊垫 SOIC-8 封装,可以更大程度地散热,不含铅

 MAQ5280的应用

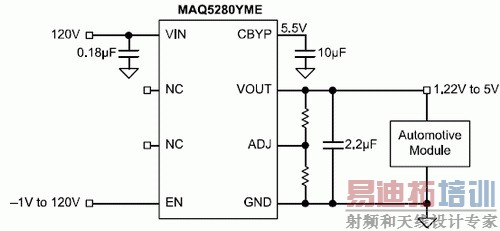

MAQ5280典型应用电路图如下:

输入电压范围:4.5V-120V,EN是MAQ5280的使能端,CBYP端外接10uF的电容可以提高PSRR值,输出电压1.22V-5V可调,通过ADJ端的外接电阻来调整。
应用领域和市场:
由于MAQ5280输入电压可高达120V,且具有极高的电源电压抑制比,所以非常适合应用在对输入电压要求高,对噪声敏感的领域,如:汽车系统、工业应用、电信、电力领域、电源、照明领域等,相关技术咨询及样片申请请联系Micrel授权代理商世强电讯。
