分析MEMS压力传感器的原理设计与应用

录入:edatop.com    点击:

MEMS主要包括微型机构、微型传感器、微型执行器和相应的处理电路等几部分,它是在融合多种微细加工技术,并应用现代信息技术的最新成果的基础上发展起来的高科技前沿学科。

MEMS技术的发展开辟了一个全新的技术领域和产业,采用MEMS技术制作的微传感器、微执行器、微型构件、微机械光学器件、真空微电子器件、电力电子器件等在航空、航天、汽车、生物医学、环境监控、军事以及几乎人们所接触到的所有领域中都有着十分广阔的应用前景。MEMS技术正发展成为一个巨大的产业,就象近20年来微电子产业和计算机产业给人类带来的巨大变化一样,MEMS也正在孕育一场深刻的技术变革并对人类社会产生新一轮的影响。目前MEMS市场的主导产品为压力传感器、加速度计、微陀螺仪、墨水喷咀和硬盘驱动头等。大多数工业观察家预测,未来5年MEMS器件的销售额将呈迅速增长之势,年平均增加率约为18%,因此对对机械电子工程、精密机械及仪器、半导体物理等学科的发展提供了极好的机遇和严峻的挑战。

MEMS压力传感器可以用类似集成电路的设计技术和制造工艺,进行高精度、低成本的大批量生产,从而为消费电子和工业过程控制产品用低廉的成本大量使用MEMS传感器打开方便之门,使压力控制变得简单、易用和智能化。相对于传统的机械量传感器,MEMS压力传感器的尺寸更小,最大的不超过一个厘米,相对于传统“机械”制造技术,其性价比大幅度提高。

    图1 惠斯顿电桥电原理

    图2 应变片电桥的光刻版本

    图3 硅压阻式压力传感器结构

美国Oak Ridge国家实验室的Panos Datskos与Nickolay Lavrik使用MEMS传感器检测出5.5 fs的物质,创造了一项新的世界纪录。其使用的只有2 tun长、50 am厚的硅悬臂,由一种廉价的二极管激光器振动。

Datskos计划提高MEMS传感器的灵敏度,通过将谐振频率从目前的2 MHz提高到50 MHz,并且相应地使悬臂更小、更硬,最终完成检测单个分子的目标。

飞思卡尔半导体(Freescale)推出3款具备高感应度的传感器,采用微机电制成的MMA6270Q(XY一轴)、MMA6280Q( 一轴)和MMA7261Q(XYZ一轴)传感器,为锁定低成本消费电子市场的低重力(1ow—g)传感器,可以探测透过微小的力量变化就可导致的坠落、倾斜、移动、定位和振动。

[p]

MEMS压力传感器原理

目前的MEMS压力传感器有硅压阻式压力传感器和硅电容式压力传感器,两者都是在硅片上生成的微机械电子传感器。

硅压阻式压力传感器是采用高精密半导体电阻应变片组成惠斯顿电桥作为力电变换测量电路的,具有较高的测量精度、较低的功耗和极低的成本。硅压阻式压力传感器其应变片电桥的光刻版本如图2。

MEMS硅压阻式压力传感器采用周边固定的圆形应力杯硅薄膜内壁,采用MEMS技术直接将四个高精密半导体应变片刻制在其表面应力最大处,组成惠斯顿测量电桥,作为力电变换测量电路,将压力这个物理量直接变换成电量,其测量精度能达0.01-0.03%FS。应力硅薄膜与真空腔接触这一面经光刻生成如图2的电阻应变片电桥电路。当外面的压力经引压腔进入传感器应力杯中,应力硅薄膜会因受外力作用而微微向上鼓起,发生弹性变形,四个电阻应变片因此而发生电阻变化,破坏原先的惠斯顿电桥电路平衡,电桥输出与压力成正比的电压信号。图4是封装如集成电路的硅压阻式压力传感器实物照片。

  图4 硅压阻式压力传感器实物

   图6 电容式压力传感器实物

      图5 电容式压力传感器结构

电容式压力传感器利用MEMS技术在硅片上制造出横隔栅状,上下二根横隔栅成为一组电容式压力传感器,上横隔栅受压力作用向下位移,改变了上下二根横隔栅的间距,也就改变了板间电容量的大小,即△压力=△电容量(图5)。电容式压力传感器实物如图6。

MEMS压力传感器的应用

MEMS压力传感器广泛应用于汽车电子如TPMS、发动机机油压力传感器、汽车刹车系统空气压力传感器、汽车发动机进气歧管压力传感器(TMAP)、柴油机共轨压力传感器。消费电子如胎压计、血压计、橱用秤、健康秤,洗衣机、洗碗机、电冰箱、微波炉、烤箱、吸尘器用压力传感器,空调压力传感器,洗衣机、饮水机、洗碗机、太阳能热水器用液位控制压力传感器。工业电子如数字压力表、数字流量表、工业配料称重等。

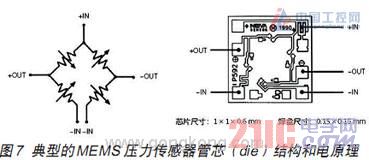

典型的MEMS压力传感器管芯(die)结构和电原理如图7所示,左是电原理图,即由电阻应变片组成的惠斯顿电桥,右为管芯内部结构图。典型的MEMS压力传感器管芯可以用来生产各种压力传感器产品,如图8所示。MEMS压力传感器管芯可以与仪表放大器和ADC管芯封装在一个封装内(MCM),使产品设计师很容易使用这个高度集成的产品设计最终产品。

MEMS压力传感器的设计、生产、销售链

MEMS压力传感器的设计、生产、销售链如图9所示。目前集成电路的4寸圆晶片生产线的大多数工艺可为MEMS生产所用。但是需要增加双面光刻机、湿法腐蚀台和键合机三项MEMS特有的工艺设备。压力传感器产品生产厂商需要增加价格不菲的标准压力检测设备。

对于MEMS压力传感器生产厂家来说,开拓汽车电子以及消费电子领域的销售经验和渠道是十分重要和急需的。特别是汽车电子对MEMS压力传感器的需要量在近几年激增,如捷伸电子的年需求量约为200-300万个。


[p]


MEMS芯片在设计、工艺、生产方面与IC的异同

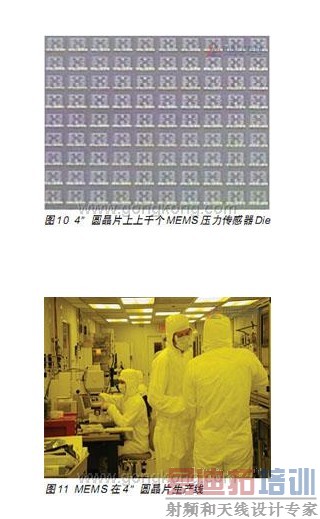

与传统IC行业注重二维静止的电路设计不同,MEMS以理论力学为基础,结合电路知识设计三维动态产品。对于在微米尺度进行机械设计会更多地依靠经验,设计开发工具(Ansys)也与传统IC(如EDA)不同。MEMS加工除了使用大量传统的IC工艺,还需要一些特殊工艺,如双面刻蚀,双面光刻等。MEMS比较传统IC,工艺简单,光刻步骤少,MEMS生产的一些非标准的特殊工艺,工艺参数需要按照产品的要求来进行调整。由于需要产品设计、工艺设计和生产三方面的密切配合,IDM的模式要优于Fabless+Foundry的模式。MEMS对封装技术的要求很高。传统半导体厂商的4〃生产线正面临淘汰,即使用来生产LDO,其利润也非常低,但是,如果生产MEMS,则可获得较高的利润。4〃线上的每一个圆晶片可生产合格的MEMS压力传感器Die5-6K个,每个出售后,可获成本7-10倍的毛利(如图10)。转产MEMS对厂家的工艺要求改动不大,新增辅助设备有限,投资少、效益高。MEMS芯片与IC芯片整合封装是集成电路技术发展的新趋势,也是传统IC厂商的新机遇。图11是MEMS在4〃圆晶片生产线上。


4〃生产MEMS压力传感器成本估计

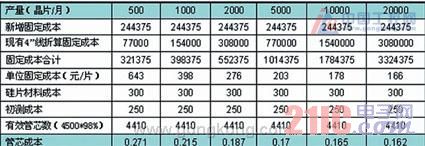

4”圆晶片生产线生产MEMS压力传感器成本估计如表所示,新增固定成本是指为该项目投入的人员成本和新设备的折旧(人员:专家1名+MEMS设计师2名+工程师4名+工艺师5名+技工12名,年成本147万元,新增设备投入650万元,按90%四年折旧计算);现有4”线成本是指在5次光刻条件下使用4”线的成本(包括人工、化剂、水电、备件等的均摊成本);硅片材料成本是指双抛4寸硅片的价格。

MEMS传感器是采用微电子和微机械加工技术制造出来的新型传感器。它具有体积小、质量轻、成本低、功耗低、可靠性高、技术附加值高,适于批量化生产、易于集成和实现智能化等特点。
