5v12v线性稳压电源(原理)
一、技术说明:输入交流电压 220vV 0.5A。
输出电压 5V 和连续可调电压1.5V~30V/1.5A 两组直流。
二、制作说明:
1、成品用金属盒或者塑料盒包装成产品。
2、电压表V、电流表A 和调节电压用的电位器Rw 安装在包装盒的面板上。
3、电源变压器固定在包装盒的底座上,电路板固定在包装盒的底座上。
4、电压调节的三端稳压集成块7805 和317 加装散热器。
1.5 直流稳压电源
我们最熟悉的电源是220伏交流市电,但若直接使用这个市电,则最多能够点亮一盏灯或转动一个电风扇等。若要在一个电子电路或计算机上使用市电,则必须首先将其转换为直流稳压电源后才能使用。
图1.23 线性直流稳压电源电路图

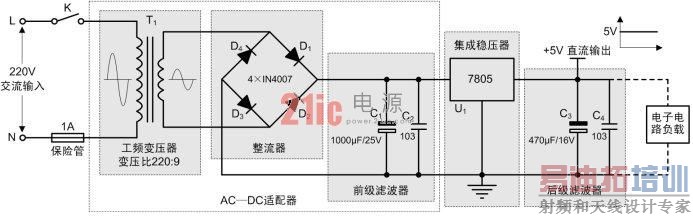

如图1.23所示为一种典型的线性直流稳压电源的电路图,它由电源开关K、保险管、AC—DC适配器、集成稳压器和后级滤波器组成。当输入220V交流电且开关K闭合时,输出一个稳定的直流电压,且稳定输出在一定范围内不受220V交流电网的波动和电子电路负载轻重的影响。
整流器的作用是将降低后的工频交流电压变换为直流电压。图1.25展示了整流器的工作原理。在交流的正半周,变压器次级上正下负,电流从正极经D1、负载和D3流回变压器的负极,这样若忽略二极管的导通电压,在负载上得到一个大小与变压器次级相同的电压波形,极性为上正下负;在交流的负半周,变压器次级上负下正,电流从正极经D2、负载和D4流回变压器的负极,这样在负载也得到一个大小与变压器次级相同的电压波形,极性与正半周一样,也为上正下负。因此在交流信号的正负半周的分别作用下,整流器均输出单极性的脉动电压,该输出的直流成份已大于零。
图1.25 整流器工作原理示意图
前级滤波器由大电容C1和小电容C2并联组成,我们知道电容能够滤除交流信号,整流器输出的单极性脉动电压经过该滤波器后,就变成了直流信号了。大电容C1的作用主要是交流成份和储存电能,小电容C2的作用是滤除高频干扰。
AC—DC适配器输出的直流电压是不稳定的,它的输出电压值会随着电网电压的波动和负载的轻重而变化,并不适合直接应用于计算机系统和电子电路,因此还必须进行稳压。

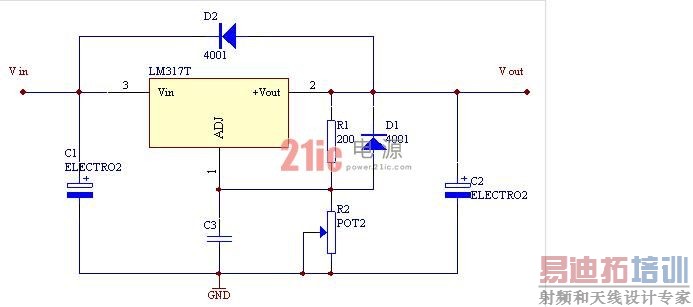

稳压电源的输出电压可用下式计算,Vo=1.25(1+R2/R1)。仅仅从公式本身看,R1、R2的电阻值可以随意设定。然而作为稳压电源的输出电压计算公式,R1和R2的阻值是不能随意设定的。1,2脚之间为1.25V电压基准。为保证稳压器的输出性能,R1应小于240欧姆。改变R2阻值即可调整稳压电压值。D1,D2用于保护LM317。
首先317稳压块的输出电压变化范围是Vo=1.25V—37V(高输出电压的317稳压块如LM317HVA、LM317HVK等,其输出电压变化范围是Vo=1.25V—45V),所以R2/R1的比值范围只能是0—28.6。它的使用非常简单,仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
其次是317稳压块都有一个最小稳定工作电流,有的资料称为最小输出电流,也有的资料称为最小泄放电流。最小稳定工作电流的值一般为1.5mA。由于317稳压块的生产厂家不同、型号不同,其最小稳定工作电流也不相同,但一般不大于5mA。当317稳压块的输出电流小于其最小稳定工作电流时,317稳压块就不能正常工作。当317稳压块的输出电流大于其最小稳定工作电流时,317稳压块就可以输出稳定的直流电压。如果用317稳压块制作稳压电源时(如图所示),没有注意317稳压块的最小稳定工作电流,那么你制作的稳压电源可能会出现下述不正常现象:稳压电源输出的有载电压和空载电压差别较大。
1.要解决317稳压块最小稳定工作电流的问题,可以通过设定R1和R2阻值的大小,而使317稳压块空载时输出的电流大于或等于其最小稳定工作电流,从而保证317稳压块在空载时能够稳定地工作。此时,只要保证Vo/(R1+R2)≥1.5mA,就可以保证317稳压块在空载时能够稳定地工作。上式中的1.5mA为317稳压块的最小稳定工作电流。当然,只要能保证317稳压块在空载时能够稳定地工作,Vo/(R1+R2)的值也可以设定为大于1.5mA的任意值。
2.经计算可知R1的最大取值为R1≈0.83KΩ。又因为R2/R1的最大值为28.6。所以R2的最大取值为R2≈23.74KΩ。在使用317稳压块的输出电压计算公式计算其输出电压时,必须保证R1≥0.83KΩ,R2≤23.74KΩ两个不等式同时成立,才能保证317稳压块在空载时能够稳定地工作。
通常 LM117/LM317 不需要外接电容,除非输入滤波电容到 LM117/LM317 输入端的连线超过 6 英寸(约 15 厘米)。使用输出电容能改变瞬态响应。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
输入至少要比输出高2V,否则不能调压。输入电要最高不能超过40V吧。输出电流不超过1A。输入12V的话,输出最高就是10V左右。由于它内部还是线性稳压,因此功耗比较大。当输入输入电压差比较大且输出电流也比较大时,注意317的功耗不要过大。一般加散热片后功耗也不超过20W。因此压差大时建议分档调压
