如何Hold住所有线性电源指标（二）

接下来这一讲我们会主要介绍：线性电源中的回读准确度、回读分辨率、远端感测、稳定性指标、温度稳定性、负载调整率、线路调整率指标。

回读准确度

回读准确度有时也称为仪表准确度。它决定了内部测量值与输出电压理论值的接近程度(在启用设置准确度之后)。像数字万用表那样，使用追溯性的参考标准测试回读准确度。回读准确度表示为：

±(测量值的% + 偏移量)

回读分辨率

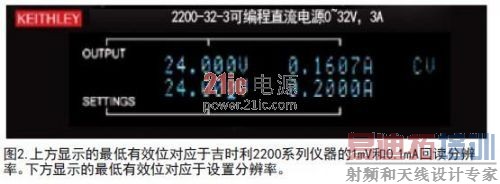

回读分辨率是电源内部测量的输出电压或电流的可分辨最小变化量。回读分辨率通常用绝对值表示，也可以用满量程的百分数表示。例如，吉时利2200-32-3[1]的电压回读分辨率为1mV，电流设置分辨率为0.1mA。见图2。

如何使用远端感测提高电压准确度

电源与被测器件(DUT[2])之间承载电流引起的电缆压降意味着DUT电压低于电源输出端电压。在任意电源条件下，使用较大尺寸线缆能降低测试线压降。保持电缆尽量短也有帮助。如果电源配备了远端感测能力，使用4线连接能确保电源的设置电压即为在DUT上得到的电压。

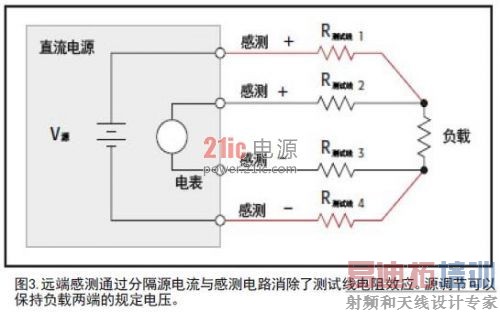

用4线连接电源与DUT，一组测试线传送输出电流，另一组测试线被电源用于在DUT端直接测量电压，如图3所示。电源内部感测线连接至高阻抗电表电路;因此，测试线电流接近于零，基本上消除了测试线压降。通过增大输出电压来补偿传送电流至DUT的源测试线压降，电源维持了感测线上的预计输出电压。1

稳定性指标

稳定性指标描述了电源对变化的响应。几个指标表明了仪器在短期内提供稳定输出的能力。这部分讨论了在改变负载、交流线电压和温度条件下描述输出稳定性的指标。长期来看，电源由于老化，其性能不可避免地降低。通过定期验证和仪器校准可以管理长期稳定性问题。吉时利电源的校准周期为一年。

温度稳定性[3]

上文讨论的准确度通常规定在25°C左右的特定温度范围内有效。典型温度范围是20°C~30°C(68°F~86°F)。如果您在温度稳定的实验室环境下使用电源，那么输出端温度效应会很小。另一方面，如果是工业环境或现场安装，温度可能与室温相差很多，所以确定准确度时考虑温度非常重要。随着环境温度偏离室温，输出端不确定度将增大。
