线性稳压器基本工作原理

录入:edatop.com    点击:

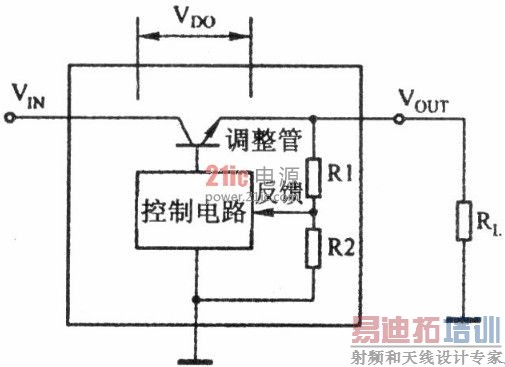

线性稳压器是通过输出电压反馈,经误差放大器等组成的控制电路来控制调整管的管压降VDO(即压差)来达到稳压的目的,如下图所示。它的特点是:VIN>VOUT,且调整管工作在线性区(线性稳压器因此得名)。当输入电压的变动或负载电流的变化引起输出电压变动时,可通过反馈及控制电路,改变VDO的大小,使输出电压VOUT基本不变。



线性稳压器基本工作原理

无论是普通线性稳压器,还是LDO稳压器,其工作原理是一致的,不同的是:二者采用的调整管结构不同,从而使LDO比普通线性稳压器压差更小,功耗更低。

有些液晶彩电中使用的线性稳压器,设有输出控制端。也就是说,这种稳压器输出电压受控制端的控制。下图所示是可控稳压器的原理框图。图中的EN(有时也可用符号SHDN表示)为输出控制端,一般由微处理器加低电平(或高电平)使LDO关闭(或工作),关闭电源状态下,耗电约1μA。



线性稳压器基本工作原理
