磁阻角度和线性位置测量

录入:edatop.com    点击:

PCB布局考虑

CN-0368系统的PCB采用4层板堆叠而成,具有较大面积的接地层和电源层多边形。

在任何注重精度的电路中,必须仔细考虑电路板上的电源和接地回路布局。 PCB应尽可能隔离数字部分和模拟部分。 有关布局和接地的详细论述,请参见MT-031指南;有关去耦技术的信息,请参见MT-101指南。

所有IC的电源应当用1 μF和0.1 μF电容去耦,以适当抑制噪声并减小纹波。 这些电容应尽可能靠近器件。 对于所有高频去耦,建议使用陶瓷电容。

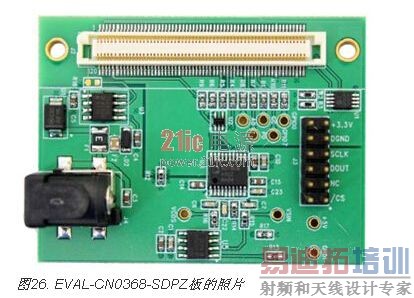

电源走线应尽可能宽,以提供低阻抗路径,并减小电源线路上的毛刺效应。 通过数字地将时钟及其它快速开关数字信号屏蔽起来,使之不影响电路板的其它器件。 图26为PCB的照片。





常见变化

如需1 MSPS以上采样速率,应考虑使用下列同步采样ADC:

如需12位或14位以上的分辨率,可使用AD7655(1 MSPS时为16位)。

电路评估与测试

本电路使用EVAL-SDP-CB1Z系统演示平台(SDP)板和EVAL-CN0368-SDPZ电路板。 这两片板具有120引脚的对接连接器,可以快速完成设置并评估电路性能。

EVAL-SDP-CB1Z板与CN0368评估软件一同使用,捕获EVAL-CN0368-SDPZ电路板的数据。

设备要求

需要以下设备:

带USB端口和Windows XP(32位)、Windows Vista(32位)或Windows 7(32位)PC

EVAL-CN0368-SDPZ电路板

EVAL-SDP-CB1Z SDP板

6 V电源或壁式电源适配器

CN0368评估软件

传感器封装处磁场强度不低于25 kA/m的钕磁体

开始使用

将CN0368评估软件光盘放入PC,加载评估软件。 打开我的电脑,找到包含评估软件光盘的驱动器,打开Readme文件。 按照Readme文件中的说明安装和使用评估软件。

功能框图

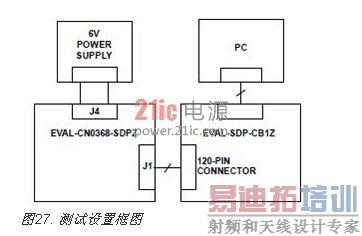

图27所示为测试设置的功能框图。





设置

将EVAL-CN0368-SDPZ上的120引脚连接器连接到EVAL-SDP-CB1Z上的连接器。 使用尼龙五金配件,通过120引脚连接器两端的孔牢牢固定这两片板。

在断电情况下,将6 V直流管式插孔连接到J4连接器。 将EVAL-SDP-CB1Z附带的USB电缆连接到PC上的USB端口。 此时请勿将该USB电缆连接到SDP板上的微型USB连接器。

将钕磁体直接放置在IC之上,或置于专为旋转磁体而设计的夹具中,使IC和磁体的距离最短。

使磁场的其他来源远离IC很重要,因为任何杂散磁场都会使传感器输出电压产生误差。

测试

为直流管式插孔、J4连接器上电。 启动CN0368评估软件,并通过USB电缆将PC连接到EVAL-SDP-CB1Z上的微型USB连接器。

一旦USB通信建立,就可以使用EVAL-SDP-CB1Z来发送、接收和捕捉来自EVAL-CN0368-SDPZ的串行数据。
