能够对电池进行预充电的电源管理BQ76200
现如今智能手机与设备都在向着小型化轻薄化发展,但对于体积的要求压缩了电池的体积,这就导致了电池续航能力较差的问题。想要解决此问题,提升电池容量是一方面,另一方面则要从电源管理芯片上来入手。德州仪器(TI)最新推出了能够可防止系统的接地引脚断开连接的新产品BQ76200。
BQ76200器件是一款低功耗、高侧N沟道系统。高侧保护可防止系统的接地引脚断开连接,同时允许电池组与主机系统之间进行持续通信。该器件的附加P沟道FET控制功能支持对深度耗尽型电池进行低电流预充电,其PACK+电压监控控制功能支持主机感测PACK+电压。
独立的使能输入允许单独导通和关断CHG与DSGFET,从而提供灵活的电池系统实施方案。
BQ76200器件可与配套的模拟前端器件搭配使用,例如BQ76920/30/40系列、3节至15节电池模拟前端监控以及主机微控制器或专用的充电状态(SOC)跟踪电量监测计器件。

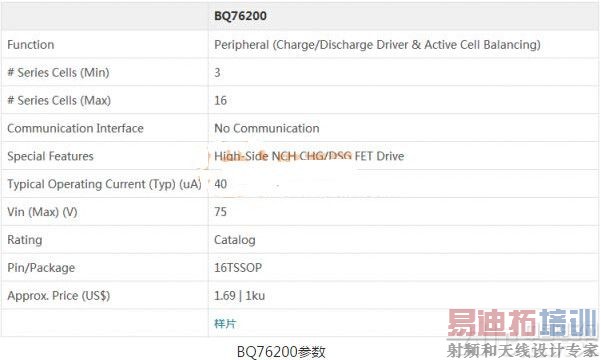

BQ76200参数
特性
CHG和DSG高侧N沟道金属氧化物半导体(NMOS)场效应晶体管(FET)驱动器,可控制电池保护快速FET导通和关断次数;
预充电P沟道场效应晶体管(PFET)驱动器(用于为显著耗尽的电池组进行限流预充电);
独立的数字使能充/放电控制;
所需外部组件最少;
基于可扩展外部电容的电荷泵,适用于不同范围内的并行FET;
耐受高压(绝对最高电压为100V);
使能电池组电压感测的内部开关;
支持通用和独立的充/放电路径配置;
设计为直接与bq76940、bq76930和bq76920电池监控器搭配使用;
电流消耗:
正常模式:40μA;
关断模式:<10µA(最大值);
应用
电动自行车(eBike)、电动踏板车(eScooter)和电动摩托车(eMotorcycles);
储能系统和不间断电源(UPS);
便携式医疗系统;
无线基站电池系统;
铅酸(PbA)备用电池;
12V至48V电池组;
通过以上的介绍可以看到,BQ76200可防止系统的接地引脚断开连接,并同时为电池进行预充电。最大程度上发挥电池的性能,是一款较为难得的电源管理类解决方案。
