达人DIY 零瓦调起的范围线性直流电源

录入:edatop.com    点击:

 线性电源能够将交流电进行降压处理,在电子设计领域有着比较广泛的应用。本篇文章将要介绍的,是一种能从0V开始调起的范围线性直流可调电源,并且能够进行低压实验。

理论上,这种电源能够实现0-600V可调直流电压输出,而且所用元件除了主滤波电容和主调整管之外,皆可以使用低压元件来制作。

用面板版搭了个简单的电路,顺利通过了30V的低压实验。但是是运放的特性不是很理想,所以分别用4558、5532、TL082、OP07进行实验,其中07全面胜出!实现了2-30V的连续调整(没有加调零电路,如果有调零电路,估计应该能从0调起),5532排第二,能做到4-30V调整,TL082也能做到4-30V调整,但当电位器调到最小时(即运放正向输入端的电位为0)输出又跳回了最大。

4558的效果最差,根本不能完成电路功能,输出电压随着调整电位器的转角变化,在5V和30V之间来回跳变。如果有CA3140的话(再用上调零电路)效果应该更好。

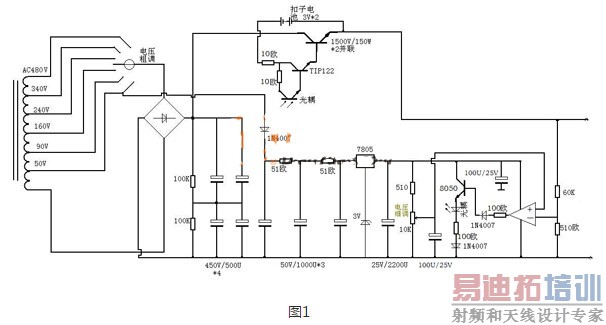

这个电路是由传统的串联可调稳压电路脱胎而来的,如图1所示。

低压试验稍微简化了一下电路,运放输出没有8050扩流,直接给光耦的发光管,细条电位器用的是22K, 光耦的受光三极管也没有接扩流管,直接推调整管电路输入电压是30V,采样电路的取样电阻,上面的是12K,下面的是1K。

耦的作用就是尽量减低元件的电压,起到隔离作用,使用的是最常见的4N35。

有人可能会提出,如果使用7805的话恐怕会产生危险,其实在图1中加入一级稳压就可以解决。建议用1个15V左右的稳压管做一次稳压,再提供给7805。这个电路诞生的原因,是曾准备自制电子管测量仪时,为屏极的可调直流电压准备的,因此电流预计在300-500之间,并不大。

这里没有指出调整管的型号,就是为了留给大家更大的应用空间,大家可以根据实际需呀的电压、电流自由选取,昨天低压实验时用的是NEC的大功率管2SC2750(100V 7A 100W),由于只是30V的低压试验,所以没有用高反压的管子,如果想用的话,可以考虑BU508( 1500V/5A/50W)或者2SD1403(1500V/6A/120W)等管子做调整,当然了也就是举个例子,实际上可用的管子是比较多的。

本篇文章介绍了一种能从0V调起的,大调整范围线性直流可调电源。对电路设计和一些关键设计进行了比较详细的介绍,希望大家在阅读过本篇文章之后能够有所收获。
