线性电源单片机运行主功率管烧毁的解决

 在通过最初的知识积累之后，很多朋友都会步入到单片机的学习阶段。单片机虽然入门简单，但在经过一段时间的学习后就会发现其中存在着很多深奥的问题。而这些问题也会时常让新手们陷入苦恼。在本文中，小编将为大家介绍在一款线性电源当中，当输出为5V单片机供电时，主功率管为何会损坏的问题。

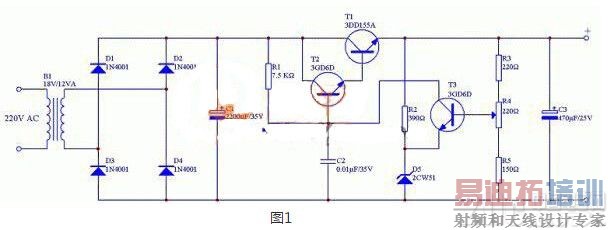

图1

图1是一个典型的线性电源模块，如果输入60V，输出电压0-55V可调，当输出设为5V给单片机供电，当主功率管T1就会损坏短路，那输入电压60V不是直接跑到输出烧坏单片机吗 那么有没有电路可以解决这个问题呢

在遇到这种情况时，可以在输出的位置加上检测电路，如果再出现超出设定的电压后就可以触发一个可控硅来进行保护。然后串联小电流的保险管，接一个5.1VTVS对地。

此外还要排除元件质量问题，能让主管短路直通的电源肯定是设计有缺陷的电源，这里一输如端没有压敏，有可能过压击穿;二没有过流保护这个问题更严重，短路必死，这种线性电源应该是6，70年代的产品，不过好在单片机工作电流并不大，可以通过自恢复保险+TVS或电压检测触发短路来解决。

另一方面，由于单片机的功率是固定的5V，所以这个问题还是好解决的，在5V供单片机的电路上串自恢复保险丝，电流按单片机的最上限选用。保险丝后面的接3W的5V6稳压管，就能万无一失。

通过以上的解决方案介绍，大家是否能够理解案例中提到单片机线性电源的问题呢 可以看到此案例中的单片机功率不是很大，所以问题还是很好解决的，不过在大功率的电路设计问题解决中也是能够用上这些方法的，大家在查找资料的同时需要学会举一反三。
