PFC电感周期中上升与下降电流为何不对等?

PFC是电子电路设计中较为重要参数，其代表电路中电力的有效利用率，是能效的主要体现。在PFC电感周期当中存在上升电流和下降电流，这两者的关系一直是新手们困惑的话题，在本文中小编将为大家介绍在PFC电感单周期当中上升电流和下降电流为何不相等。

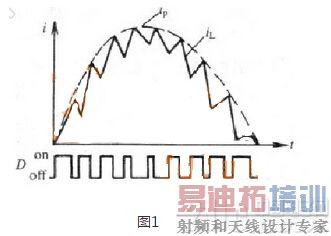

图1的波形是连续模式的，断续和临界模式相等的，但连续时为什么不相等并且能稳定工作呢 电感里面的电流没有放到0，而又继续充电。那么就意味着电感里面有能量，电感里面的能量不至于让电感饱和就没有问题的，反激连续模式与这种情况类似，BUCK、BOOST的连续模式也是极为类似的。可以将PFC看做一个BOOST电路，只是多了点其他参考而已。

PFC的电流与电压成比例变化，如果电流连续的时候上升和下降相同，那么平均电流的波形就不像Sin波形，也就没有PFC的意义。

开关管的损坏简单的讲就是过压过流过温，保护做的好，是不会损坏开关管的。磁饱和的问题是设计不合理造成的。如果按照极限法，输出次级短路的情况下变压器感量很小，开关管子开关的时候也是饱和情况，但是电源不会坏。

通过以上的介绍，可以看到PFC电感周期内上长升电流与下降电流的关系并不大，而是与电感本身的问题有关。对于两者之间的关系仍有疑问的朋友不妨花上几分钟来阅读本文，相信对于两者的关系能够有进一步的认识。
