用protel99创建DSP的封装出现问题,望们赐教
录入:edatop.com 点击:

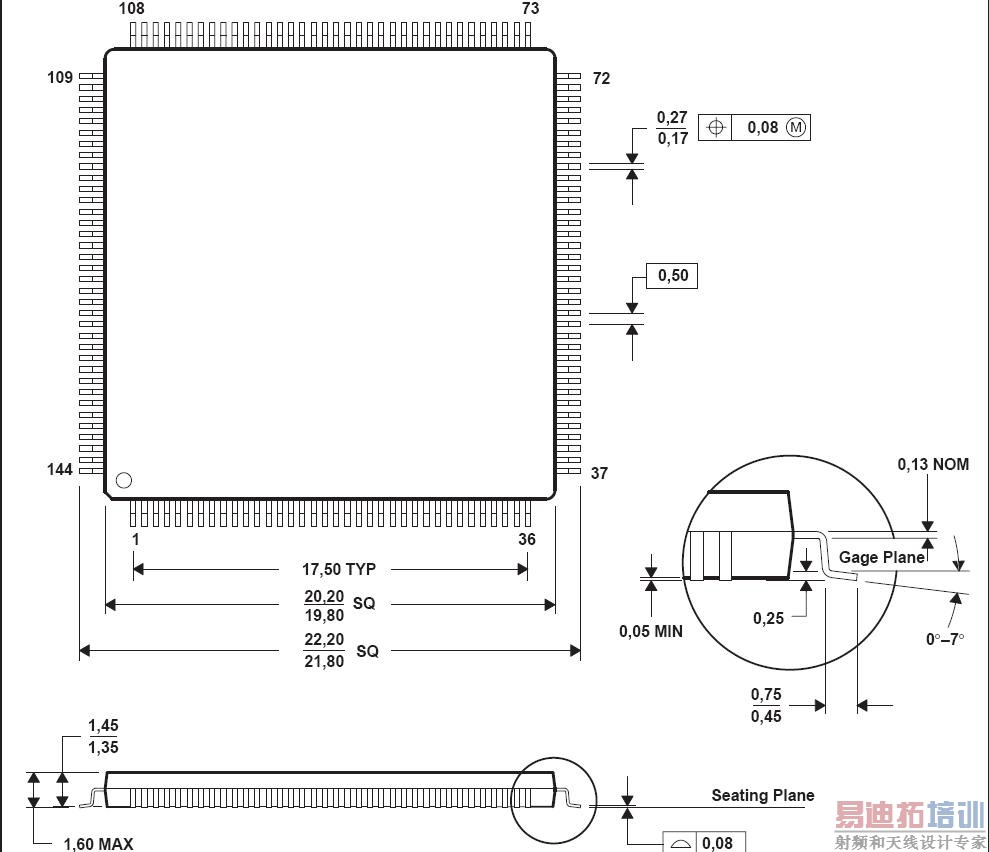

下图是TMS320C5402数据手册里面的封装图
以下是我用protel99创建该封装的整个过程,请各位大侠帮忙看看其中两幅图中的尺寸计算是否正确,劳烦费眼一看,多谢!

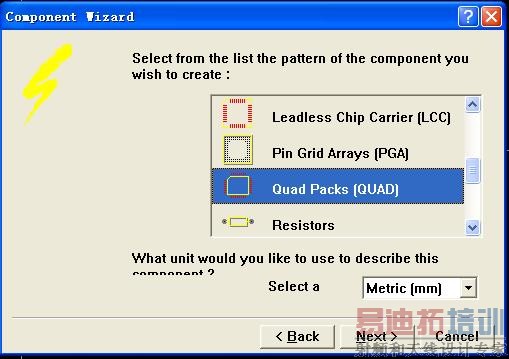

1.确定封装外形

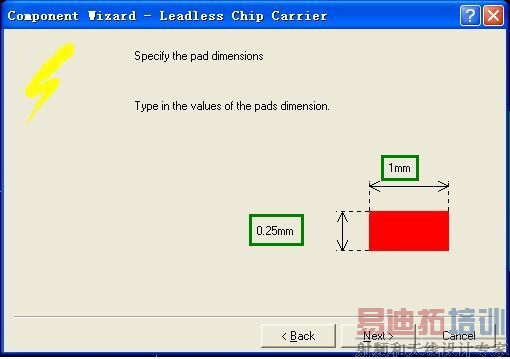

2.引脚长度和宽度,还请看看尺寸计算的正确与否

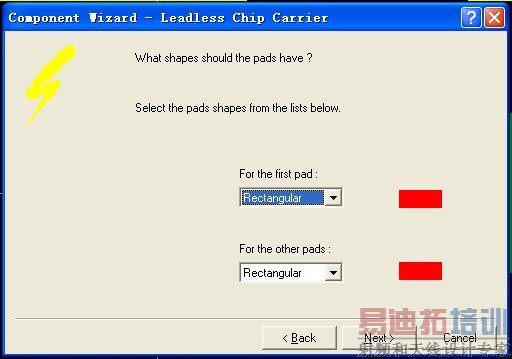

3.确定引脚形状

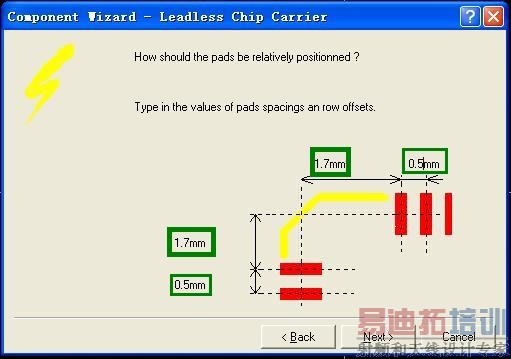

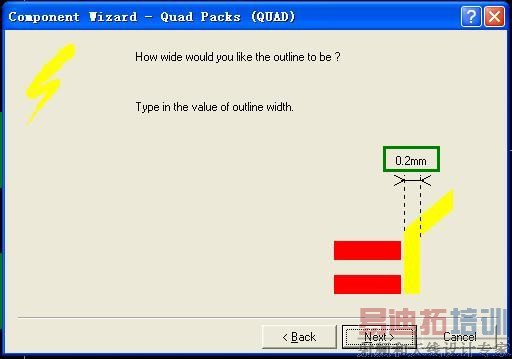

4.这个图中绿框内的数据是怎么计算得来的还得请教
5.主要是加粗绿窗内的数据1.7大侠们帮忙看看对不对

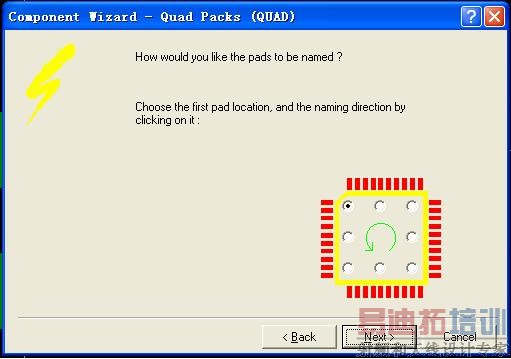

6.确定一脚位置

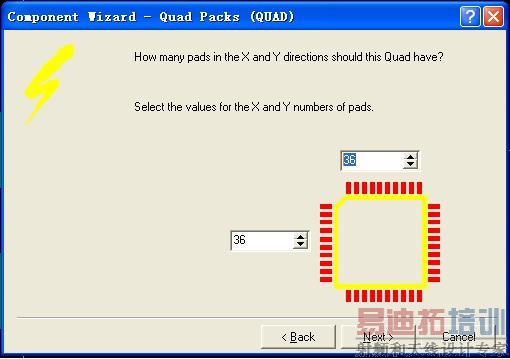

7.修改引脚数量

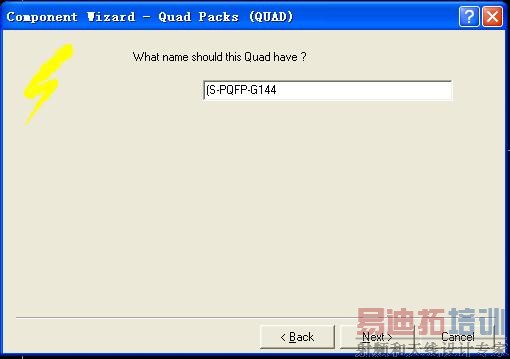

8.输入封装名称
9.完成
希望大家多多指教!
以下是我用protel99创建该封装的整个过程,请各位大侠帮忙看看其中两幅图中的尺寸计算是否正确,劳烦费眼一看,多谢!
1.确定封装外形
2.引脚长度和宽度,还请看看尺寸计算的正确与否
3.确定引脚形状
4.这个图中绿框内的数据是怎么计算得来的还得请教
5.主要是加粗绿窗内的数据1.7大侠们帮忙看看对不对
6.确定一脚位置
7.修改引脚数量
8.输入封装名称
9.完成
希望大家多多指教!
尺寸按照最大范围取值,焊盘长度加大。
