HyperLynx时序仿真时测试负载模型的
录入:edatop.com 点击:
初学HyperLynx,在看资料时候,对于进行时序分析时候的测试负载电路模型有点看不懂.

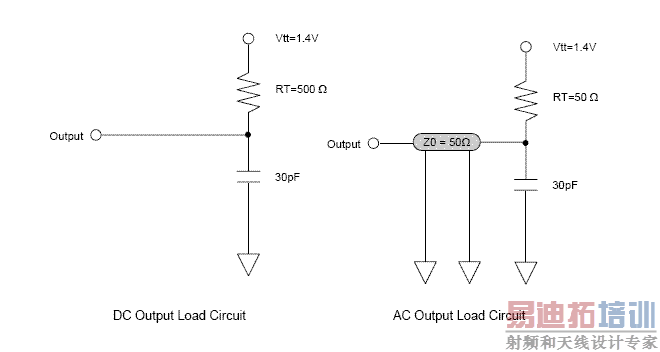

一般数据手册上,测试负载电路都是一条传输线模型加一个Cref到地.传输线模型在数据手册上一般只标明特征阻抗Z0.没有其他参数,而HyperLynx在仿真时候,传输线模型不是有特征阻抗Z0,传输延时delay的参数需要设置吗?在使用测试负载电路仿真获得数据时候,除了已知的Z0..其他的参数要如何设置..
一般数据手册上,测试负载电路都是一条传输线模型加一个Cref到地.传输线模型在数据手册上一般只标明特征阻抗Z0.没有其他参数,而HyperLynx在仿真时候,传输线模型不是有特征阻抗Z0,传输延时delay的参数需要设置吗?在使用测试负载电路仿真获得数据时候,除了已知的Z0..其他的参数要如何设置..

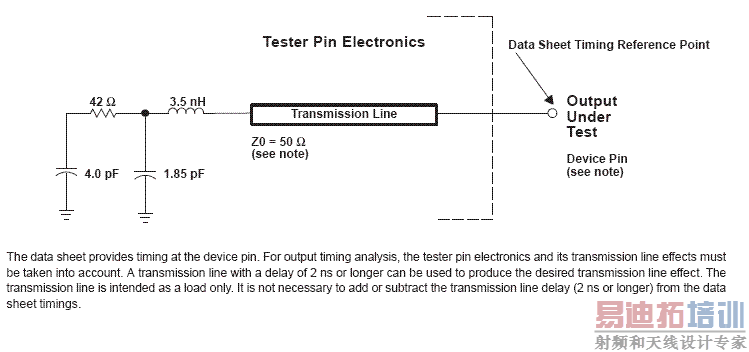

另外在 Ti的Dm642 Test Load 电路
Note提到.在做输出时序分析,传输线效应要被考虑,给了个>2ns的传输延时建议.
而在SDRAM中.测试电路却丁点未提..是否有默认定义?
哪位大虾做过时序仿真的..能帮分析下?
