智能家居单火线电源解决方案

单火线电源是智能开关(如触摸开关，无线遥控开关，Zigbee开关等)中最重要的组成部分，其核心技术就是单火线取电技术。

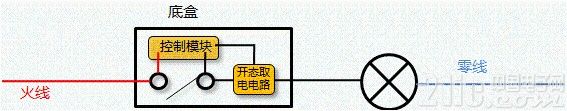

单火线智能开关的控制示意图如下：

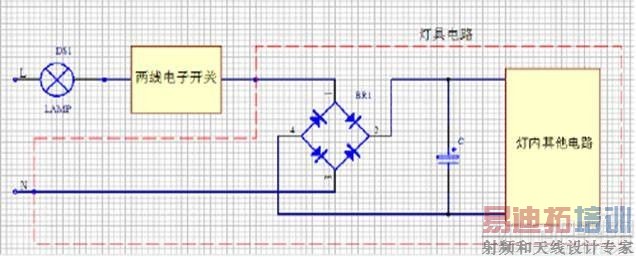

单火线智能开关的技术难点：由于单火线开关取任意一点电都是要流过灯具的，所以当开关的耗电量大于约为220V/50uA左右的时候，当电量达到灯具内部电容充电需求的时候，形成瞬间电流，一个小功率W数灯，比如2W的LED，就势必出现闪烁。因为2W的灯，它点亮的电流很小=2W/220V=9mA。这就是俗称的“鬼火”，也就是灯具在关闭状态下的闪烁现象。

对于需要远程控制的无线遥控智能开关，势必需要更多的电量，又要平衡“鬼火”问题，所以这个就是单火线取电的难点。开关工作时需要的瞬间电流至少要2mA(315MHz)或30mA(ZigBee). 所以对于电流需求偏大的ZigBee开关产品，单火线取电就更为困难。

低功耗小功率电源主要应用于智能家居的执行单元(如智能开关，智能插座)或小型的控制器中，在此领域内应用的电源通常是AC/DC(DC/DC)小功率产品，最小的应用需求可能在1W以内，功能稍复杂的产品可能用到2W-5W的电源产品。对产品的要求有如下几个方面：

(1)小体积，方便安装于标准外壳内;

(2)超低功耗，降低产品的待机功耗或智能开关的“鬼火”现象

(3) 效率高，发热低;

(4)故障率低，质量稳定可靠是产品的首要因素。

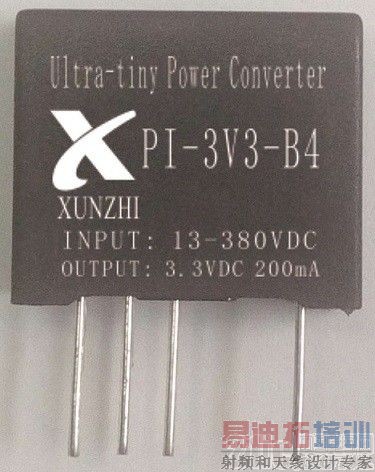

该系列产品为SIP4脚插针结构的超小型DC/DC(AC/DC)电源，其尺寸为L18*W9.5*H15.5mm，为业内该类型电源较小体积。其特点由于采用了先进的电路结构，成本得到了很好的控制，非常适合运用在智能开关等智能家居产品中大量广泛应用，目前已经成功应用于多个智能家居产品中，如智能插座(零火线)、智能开关(单火线)等。具体产品参数可以参考：

图a2引脚图

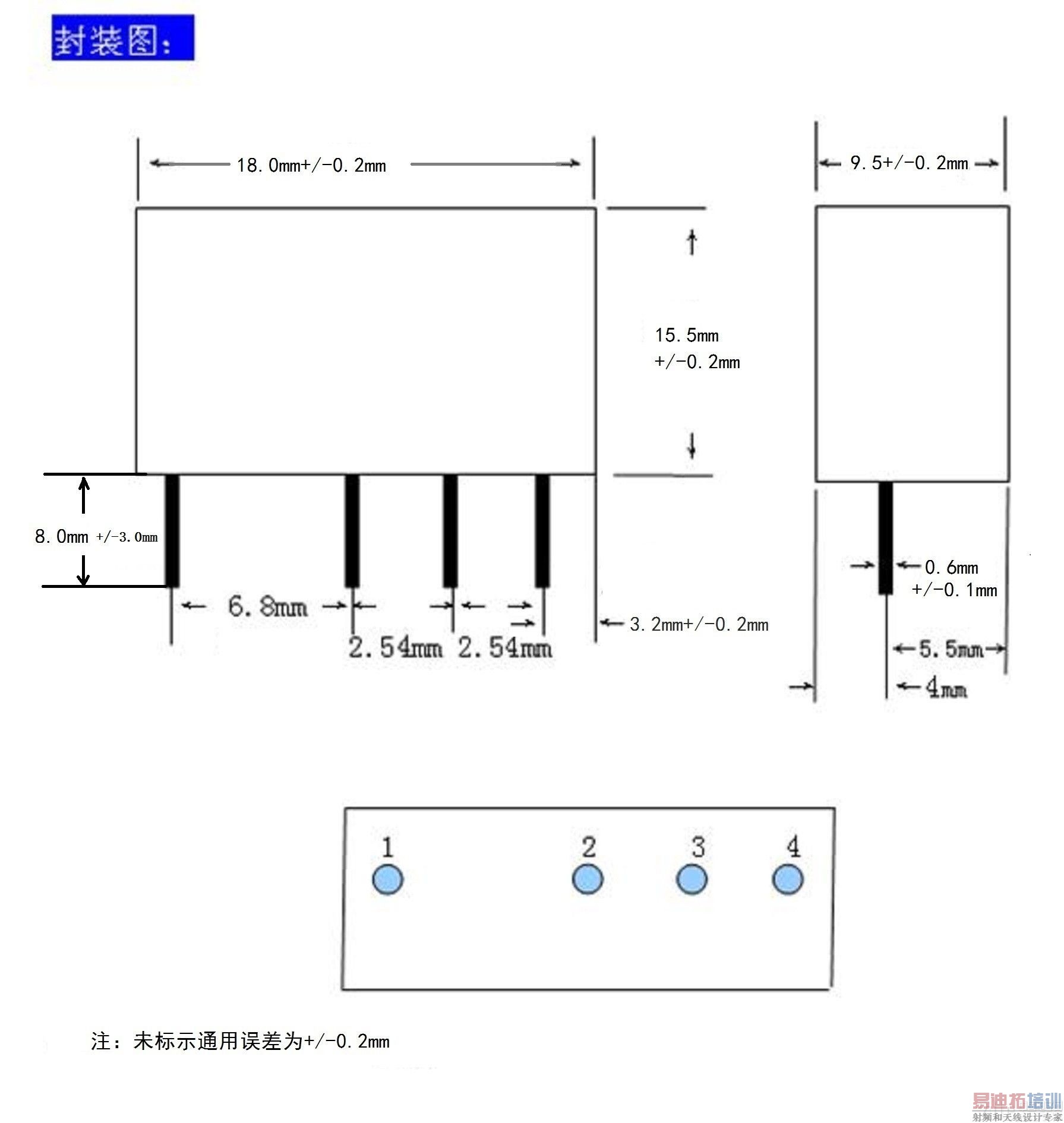

图a3封装尺寸图

产品特点：

● 超宽输入电压：13-380VDC

● 输出保护功能：短路和过流保护

● 高效率：电源最大效率>65%;

● 大电流：输出最大电流200mA;

● 低功耗：输出空载时功耗小于5mW;

● 内部集成LDO电路：稳定输出5V电压(3.3V/3V)，无需要外部另加稳压IC电路

● 超小体积：L18*W9.5*H15.5m

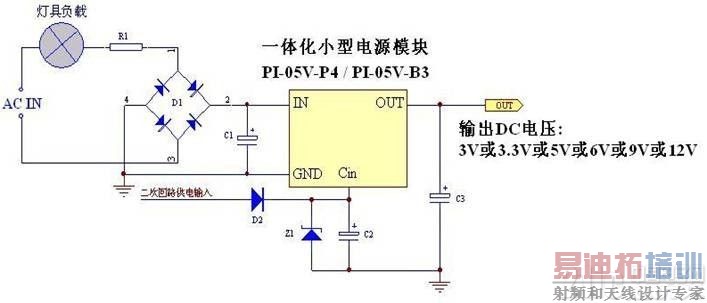

单火线开关应用电路原理图：

元件选择：

R1限流电阻，具体需根据输入电压范围与输出电流而定.

C1滤波电容，建议使用0.47uF-100uF电解电容，具体需根据输入电压范围与输出电流而定.

C2选用47uF/25V电解电容。

C3输出滤波电容，建议使用47uF-220uF.

Z1对于12V以下输出模块最大不超过12V;对于12V输出模块最大不超过15V.

注：如果对静态电流要求相对比较严的情况下，建议C1-C3尽量选用漏电流比较小的电容.
