开关电源32个测试项(一)

录入:edatop.com    点击:

摘要

目录

1、功率因素和效率测试

2、平均效率测试

3、输入电流测试

4、浪涌电流测试

5、电压调整率测试

6、负载调整率测试

7、输入缓慢变动测试

8、纹波及噪声测试

9、上升时间测试

10、下降时间测试

11、开机延迟时间测试

12、关机维持时间测试

13、输出过冲幅度测试

14、输出暂态响应测试

15、过流保护测试

16、短路保护测试

17、过压保护测试

18、重轻载变化测试

19、输入电压变动测试

20、电源开关循环测试

21、元件温升测试/

22、高温操作测试

23、高温高湿储存测试

24、低温操作测试

25、低温储存测试

26、低温启动测试

27、温度循环测试

28、冷热冲击测试

29、绝缘耐压测试

30、跌落测试

31、绝缘阻抗测试

32、额定电压输出电流测试

1、功率因素和效率测试

一、目的:

测试S.M.P.S.的功率因素POWER FACTOR,效率EFFICIENCY(规格依客户要求设计).

二.使用仪器设备:

(1). AC SOURCE /交流电源;

(2). ELECTRONIC LOAD /电子负载;

(3). DIGITAL VOLTAGE METER (DVM) /数字式电压表;

(4). AC POWER METER /功率表;

三.测试条件:





四、测试方法:

(1).依规格设定测试输入电压AC LINE和频率FREQUENCY值.

(2).调整输出负载LOAD值

(3).记录待测品输出电压值是否在规格内.

(4). Load reg.=(输出电压的最大/小值(Vmax/min.)-输出电压的额定值(Vrate))/Vrate volt.*100%.

五.注意事项:

(1).测试前先将待测品热机,待其输出电压稳定后再进行测试;

(2).负载调整率值是输入电压不变,输出负载变动时计算的值.

7.输入缓慢变动测试

一、目的:

验证当输入电压偏低情形发生时,待测品需能自我保护,且不能有损坏现象;

二.使用仪器设备:

(1). AC SOURCE /交流电源;

(2). ELECTRONIC LOAD /电子负载;

(3). AC POWER METER /功率表;

三.测试条件:

(1).依SPEC.要求:设定输入电压为90Vac或180Vac和输出负载Max. load;

四、测试方法:

(1).将待测品与输入电源和电子负载连接好,且设定好输入电压和输出负载;(2).逐步调降输入电压,每次3 Vac/每分钟.

(3).记录电压值(包括输入电压和输出电压),直到待测品自动当机为止.

(4).设定好输入电压为0Vac,逐步调升输入电压,每次3 Vac/每分钟,

直到待测品输出电压达到正常规格为止,记录电压启动时输出电压和输入电压值.

五、注意事项:

(1).待测品在正常操作情况下不应有任何不稳动作发生,以及失效情形;

(2).产品当机和启动时的输入电压需小于输入电压范围下限值.

8.纹波及噪声测试

一、目的:

测试S.M.P.S.直流输出电压之纹波RIPPLE及噪声NOISE(规格定义常规为≤输出电压的1%);

二.使用仪器设备:

(1). AC SOURCE /交流电源;

(2). ELECTRONIC LOAD /电子负载;

(3) OSCILLOSCOPE /示波器;

(4) TEMP. CHAMBER /温控室;

三.测试条件:

各种LINE和LOAD条件及温度条件,各种输入电压&输出负载(Min.-MAX. LOAD).

四、测试方法:

(1).按测试回路接好各测试仪器,设备,以及待测品,测试电源在各种LINE和LOAD,及温度条件之RIPPLE &

NOISE(下图为一典型输出RIPPLE & NOISE A: RIPPLE+NOISE; B: RIPPLE; C: NOISE





9.上升时间测试

一、目的:

测试S.M.P.S. POWER ON时,各组输出从10% ~ 90% POINT之上升时间(常规定义为≤20mS).

二.使用仪器设备:

(1). AC SOURCE /交流电源;

(2). ELECTRONIC LOAD /电子负载;

(3). OSCILLOSCOPE /示波器

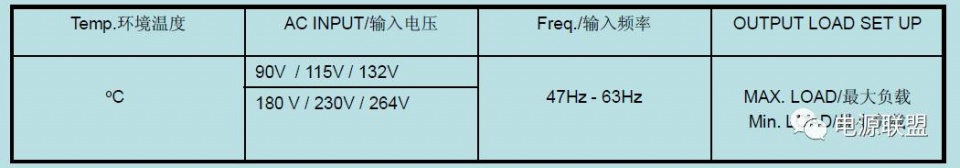

三.测试条件:





四、测试方法:

(1).依规格设定AC VOLTAGE, FREQUENCY AND LOAD .

(2). SCOPE的CH1接Vo,并设为TRIGGER SOURCE, LEVEL设定在Vo的60% ~ 80%较为妥当, TRIGGER SLOPE设定在"+",

TIME/DIV和VOLTS/DIV则视输出电压情况而定.

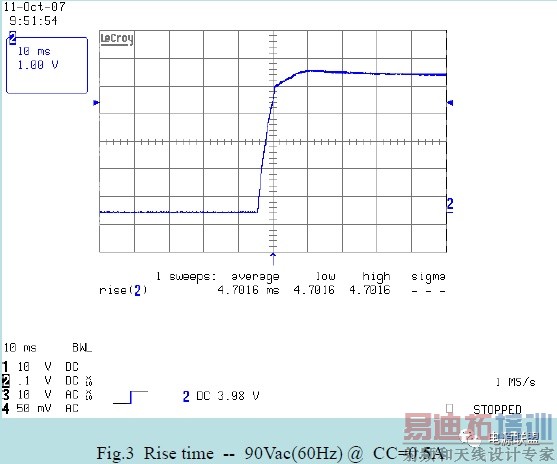

(3).用CURSOR中"TIME",量测待测品各组输出从电压10%至90%之上升时间.

五.注意事项:

测试前先将待测品处于冷机状态,待BUCK Cap.电荷放尽后进行测试.
