开关电源32个测试项(二)

录入:edatop.com    点击:

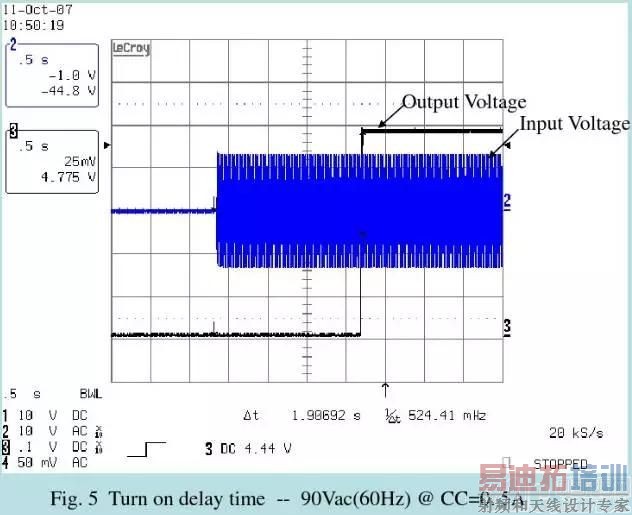

10.下降时间测试

一、目的:

测试S.M.P.S. POWER ON时,各组输出从90% ~ 10% POINT之下降时间(常规定义≥5mS);

二.使用仪器设备:

(1). AC SOURCE /交流电源;

(2). ELECTRONIC LOAD /电子负载;

(3). OSCILLOSCOPE /示波器

三.测试条件:

四、测试方法:

(1).测试时依规格设定AC LINE, FREQUENCY和输出负载(一般LOW LINE & MAX. LOAD时间最长).

(2). OSCILLOSCOPE的CH1接Vo为TRIGGER SOURCE, CH2接AC LINE.

(3). TRIGGER LEVEL设定在Vo的60% ~ 80%间较为妥当, TRIGGER SLOPE设定在"+",VOLTS/DIV和TIME/DIV则视实际情况而定.

(4).用CURSOR中"TIME",量测AC ON至Vo LOW LIMIT之时间差.

五.注意事项:

(1).测试前先将待测品处于冷机状态,待BULK Cap.电荷放尽后进行测试;

(2).示波器(OSCILLOSCOPE)需使用隔离变压器.





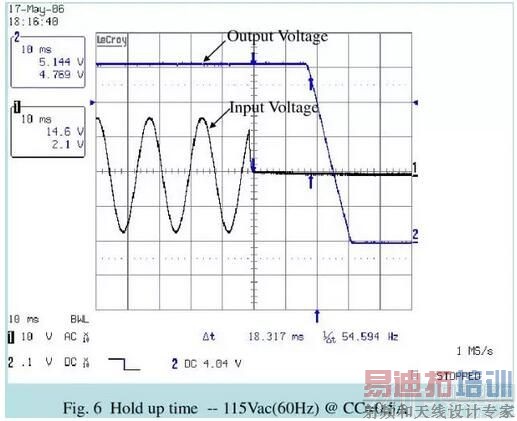

12.关机维持时间测试

一、目的:

测试S.M.P.S. POWER OFF时,输入电压AC LINE与输出OUTPUT之时间差(常规定义≥10mS/115Vac & ≥20mS/230Vac );

二.使用仪器设备:

(1). AC SOURCE /交流电源;

(2). ELECTRONIC LOAD /电子负载;

(3). OSCILLOSCOPE /示波器

三.测试条件:





四、测试方法:

(1).测试时依规格设定AC LINE, FREQUENCY和输出负载.

(2). OSCILLOSCOPE的CH1接Vo为TRIGGER SOURCE, CH2接ACLINE.

(3). TRIGGER LEVEL设定在Vo的60% ~ 80%间较为妥当, TRIGGER SLOPE设定在“-”, VOLTS/DIV和TIME/DIV则视实际情况而定.

(4).用CURSOR中"TIME",量测AC ON至Vo LOW LIMIT之时间差.

五.注意事项:

(1).测试前先将待测品热机,待其输出电压稳定后再进行测试;

(2).示波器(OSCILLOSCOPE)需使用隔离变压器.

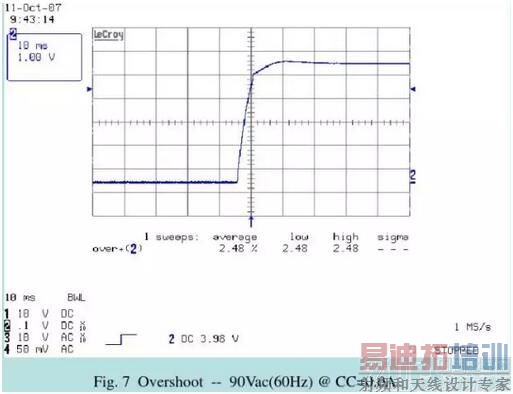

13.输出过冲幅度测试

一、目的:

测试S.M.P.S. POWER ON时,输出DC OUTPUT过冲幅度变化量(常规定义为≤10%).

二.使用仪器设备:

(1). AC SOURCE /交流电源;

(2). ELECTRONIC LOAD /电子负载;

(3). OSCILLOSCOPE /示波器;

三.测试条件:

依SPEC.所要求,输入电压范围与输出负载(Min. – Max. load).

四、测试方法:

(1).测试时依规格设定AC LINE, FREQUENCY和输出负载.

(2). OSCILLOSCOPE的CH1接Vo为TRIGGER SOURCE;

(3). TRIGGER LEVEL设定在Vo的60% ~ 80%间较为妥当, TRIGGER SLOPE设定在“+”和“-”, VOLTS/DIV和TIME/DIV则视

实际情况而定.

(4).用CURSOR中"VOLT",量测待测品輸出过冲点与稳定值之关系.

(5). ON / OFF各做十次,过冲幅度%=△V / Vo *100%;

五、注意事项:

产品在CC与CR模式都需满足规格要求.





14.输出暂态响应测试

一、目的:

测试S.M.P.S.输出负载快速变化时,其输出电压跟随变动之稳定性(规格定义电压最大与最小值不超过输出规格的±10%).

二.使用仪器设备:

(1). AC SOURCE /交流电源;

(2). ELECTRONIC LOAD /电子负载;

(3). OSCILLOSCOPE /示波器;

三.测试条件:

依SPEC.所规定:输入电压AC LINE,变化的负载LOAD,频率及升降斜率SR/F值.

四、测试方法:

(1).测试时设定好待测品输入电压AC LINE和频率FREQUENCY.

(2).测试时设定好待测品输出条件:变化负载和变化频率及升降斜率.

(3). OSCILLOSCOPE CH1接到OUTPUT侦测点,量其电压之变化.

(4). CH2接CURRENT PROBE测试输出电流,作为OSCILLOSCOPE之TRIGGER SOURCE.

(5). TRIGGER MODE设定为"AUTO.".

五、注意事项:

(1).注意使用CURRENT PROBE时,每改变VOLTS/DIV刻度PROBE皆须归零ZERO,

(2).须经常对CURRENT PROBE进行消磁DEGAUSS和归零ZERO.

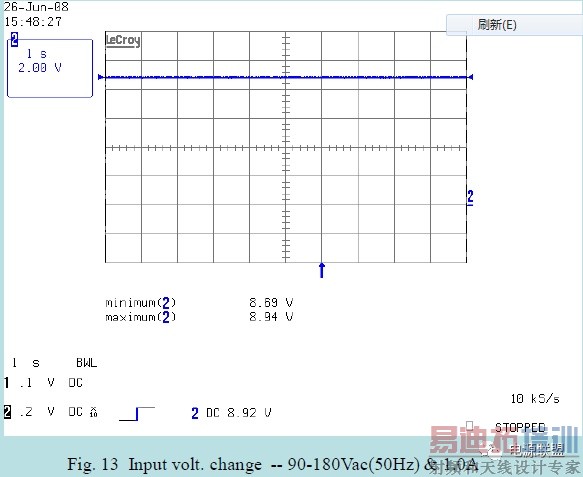

19.输入电压变动测试

一、目的:

测试S.M.P.S.的输入电压在规格要求內变动时,是否会对S.M.P.S.造成损伤或输出不稳定.

二.使用仪器设备:

(1). AC SOURCE /交流电源;

(2). ELECTRONIC LOAD /电子负载;

(3). OSCILLOSCOPE /示波器;

三.测试条件:

依SPEC.所规定:输入电压AC LINE和负载LOAD值.

四、测试方法:

(1).将待测输出负载设在MAX. LOAD和MIN. LOAD.

(2). TRIGGER SLOPE设定为"+", TRIGGER MODE设定为"AUTO", TIME/DIV视情况而定1S/DIV或2S/DIV.

(3).变动输入电压,如:90Vac-180Vac;115Vac-230Vac;132Vac-264Vac;0-90Vac…… 0-264Vac.

(4).测试输出电压在输入电压变动时的最大值和最小值.

五、注意事项:

输出电压变动的范围应在规格电压要求内.





20.电源开关循环测试

一、目的:

测试S.M.P.S.是否能承受连续开关操作下的冲击.

二.使用仪器设备:

(1). AC SOURCE /交流电源;

(2). ELECTRONIC LOAD /电子负载;

(3). OSCILLOSCOPE /示波器;

(4) POWER ON/OFF TESTER /电源开关测试仪;

三.测试条件:

(1).输入电压: 115Vac/230Vac输出负载:满载.

(2). ON/OFF时间: ON 5秒/ OFF 5秒ON/OFF CYCLE:AT LEAST 5000 CYCLE.

(3).环境温度:室温.

四、测试方法:

(1).连接待测品到电源开/关测试仪及电源. (115Vac和230Vac &满载,或依客户规格执行)

(2). S.M.P.S OFF 5秒及ON 5秒为一周期,总共测试周期: 5000 CYCLES.

(3).测试过程中每完成1000周期时,记录产品的输入功率和输出电压.

(4).待试验结束后,确定待测品在试验前后电气性能是否有差异.

五、注意事项:

测试过程中或测试完成阶段,待测品都需能正常操作且不应有任何性能降低情况发生.

21.元件温升测试

一、目的:

测试S.M.P.S.在规格操作环境,电压,频率和负载条件时,元件的温升状况.

二.使用仪器设备:

(1). AC SOURCE /交流电源;

(2). ELECTRONIC LOAD /电子负载;

(3). HYBRID RECORDER /混合记录仪(DR130);

(4). TEMP. CHAMBER /温控室;

三.测试条件:

依SPEC.规定:输入电压AC LINE,频率FREQUENCY,输出负载LOAD及环境温度.

四、测试方法:

(1).依线路情况先确定温升较高的元件,后用温升线粘贴所确定的元件.

(2).依规格设定好测试条件(AC LINE AND OUTPUT LOAD)再开机,并记录输入功率和输出电压.

(3).用混合记录仪HYBRID RECORDER记录元件的温升曲线,待元件温升完全稳定后打印结果,并记录输入功率和输出电压.

五、注意事项:

(1).温升线耦合点应尽量贴着元件测试点,温升线走势应尽量避免影响S.M.P.S元件的散热.

(2).测试的样品应模拟其实际的或在系统中的摆放状态.

(3).针对于无风扇( NO FAN)的产品,测试时应尽量避免外界风流动对它的影响.
