基于DSP的三相8极无刷直流电机控制设计

录入:edatop.com    点击:

以TMS320F28335 DSP作为核心控制器,提出三相8极无刷直流电机控制系统的设计方案。对主要硬件电路和软件程序做了详细设计,并给出了相应的电路原理图和程序流程图。其中转速调节算法采用改进单神经元自适应PID控制算法,通过自适应调整控制参数,提高了控制系统对环境的自适应性。通过实验可知:所设计的无刷直流电机控制系统是可行的,采用改进单神经元自适应PID控制算法可以使无刷直流电机的响应时间更短,超调量和波动更小。

0 引言

无刷直流电机是电力电子技术、微电子技术、控制理论和电机技术相结合的产物。具有启动时间短、启动转矩和制动转矩大、调速范围大、结构简单、噪声低、可靠性高、维护周期长等优点。被广泛应用于国防、航空航天、机器人、自平衡车、无人机、电动汽车、家用电器、办公自动化以及工业过程控制等领域。

本文给出了基于TMS320F28335 DSP的无刷直流电机的控制系统设计方案,对控制系统的主要硬件电路模块进行了详细设计,包括电机驱动电路和控制电路的设计。并给出了转速调节子程序的设计方法。

速度调节算法通常采用传统PID控制算法,但它的控制参数采用一次整定方式,要想在各个运行阶段都达到良好的控制效果,参数的确定往往难以实现。文献[3]提出了一种基于模糊调节的免疫反馈PID控制,具有传统PID控制结构简单、可靠性高、鲁棒性强等优点,提高了抗干扰性和对工况的适应性;文献[4]将微粒群优化算法和单神经元自适应控制结合,应用在无刷直流电机的控制系统中,提高了系统的自适应性;文献[5]将遗传算法和模糊控制结合,对电机进行优化控制,控制系统的自适应性得到了提高。文献[6]利用RBF神经网络对无刷直流电机控制系统进行优化,对电机转速和相电流进行实时采样,修正神经网络的权向量,通过控制电枢电压实现对电机转速的控制。

本文采用改进单神经元自适应PID控制算法,可以对控制参数进行自适应调整,从而提高系统对环境的自适应性。实验表明,采用的改进单神经元自适应PID控制算法可以使无刷直流电机的响应时间更短,超调量和波动更小。

1 系统总体设计方案

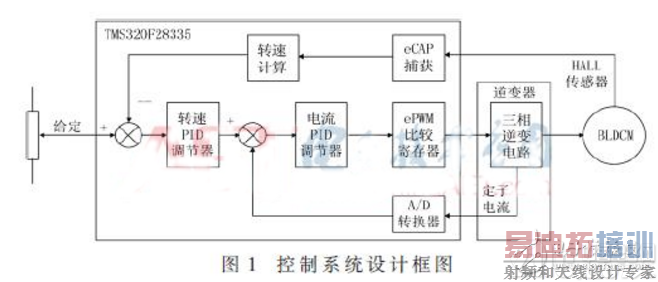

以TMS320F28335 DSP为核心控制芯片,设计了无刷直流电机控制系统。DSP通过捕获口CAPl、CAP2、CAP3捕捉位置传感器的跳变信号,触发捕获中断,通过读取3个CAP口的电平状态,得到电机控制字,然后DSP发出相应的控制指令,以改变PWM信号的开关量,进而改变开关管的导通顺序,实现对电机转速和旋转方向的控制。控制系统的设计框图如图1所示。



电机控制系统设计图



控制系统的控制对象为24 V/65 W的三相8极无刷直流电机,采用转速、电流双闭环实现对电机的转速控制。系统的外环为速度环,DSP根据给定速度值与经霍尔传感器得到的速度值通过改进单神经元自适应PID控制算法得到电流给定值。内环为电流环,对速度控制器的输出电流给定值与由经A/D采样得到的电流值比较,通过传统PID控制算法,给出对应的PWM控制信号,实现对电机的调速控制。

2 硬件电路设计

2.1 无刷直流电机驱动电路

功率变换电路的主要功能是将直流母线电压逆变为交流电压来驱动无刷直流电机旋转。本文的控制对象是65 W的中小型电机,因此功率变换电路采用驱动芯片+MOSFE的方式,DSP输出的PWM信号经过功率放大、光电隔离处理后送入驱动芯片,驱动功率管MOSFET开通和关断。

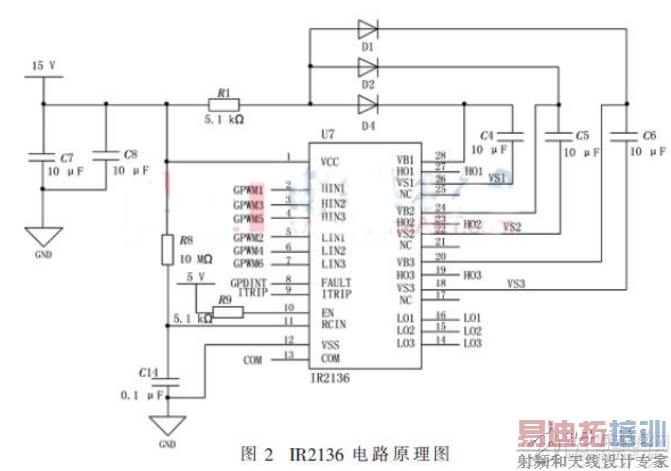

驱动芯片选用International Rectifier公司生产的IR2136,此芯片为三相逆变电路驱动器集成电路,适用于驱动无刷直流电机、永磁同步和交流异步电机等。驱动芯片的电路图如图2所示。



基于DSP的三相8极无刷直流电机控制设计



图2中,二极管D1、D2、D4与电容C4、C5、C6组成升压电路,二极管的作用是防止电流倒灌,电容的作用是存储电压。脉冲频率较高时,升压电路的电压为输入电压加上电容存储电压,导致电压增大。设计升压电路是为了提高驱动电压幅值,使驱动芯片能够可靠地驱动高压侧功率管的开通。

2.2 控制电路

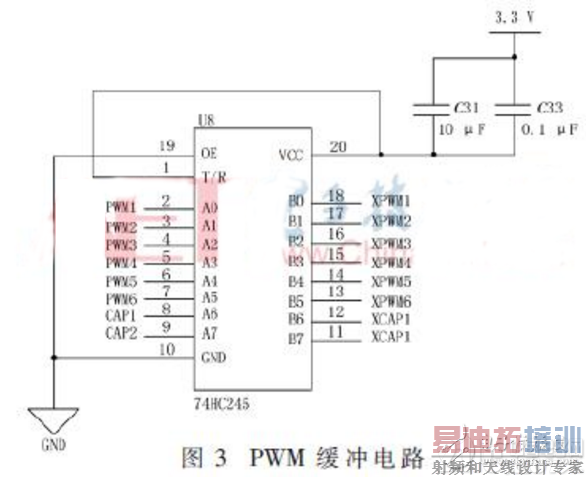

TMS320F28335的ePWM模块有ePWM1~ePWM6共6个子模块,每个ePWM子模块有两路PWM输出,分别为ePWMxA和ePWMxB。三相电流桥由6个功率管MOSFET组成,每个桥臂上的两个功率管MOSFET的控制信号相互关联。所以,前3个ePWM子模块(ePWM1、ePWM2、ePWM3)就可以满足无刷直流电机的控制要求,PWM控制信号分别为ePWM1A和ePWM1B、ePWM2A和ePWM2B、ePWM3A和ePWM3B。因为DSP引脚输出信号的负载能力有限,所以输出的PWM信号需要经过功率放大器提升负载能力,选用的功率放大器为74HC245,相应的电路如图3所示。



PMW缓冲电路



3 转速调节子程序

釆用改进单神经元自适应PID控制算法实现转速的调节,算法可以对控制参数进行自适应调整,从而提高系统的抗干扰性和对环境的自适应性。算法表达式如下:



基于DSP的三相8极无刷直流电机控制设计



式中,ηI、ηP、ηD分别为积分、比例、微分的学习速率;wi(k)为加权系数;K为比例系数,K》0;e(k)为速度偏差;De(k)为速度偏差的变化量。

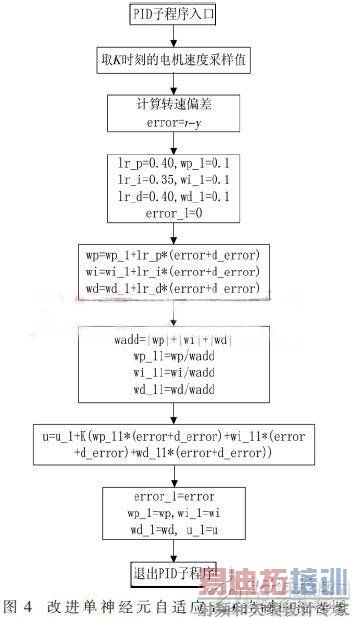

算法的实现过程为:电机运行时,通过DSP的通用定时器可以获取相邻两次霍尔信号变化的时间间隔,从而计算出电机的实时转速。与给定速度比较,可以得到转速的偏差error。与上次得到的偏差error_1相减,可得偏差的变化量d_error。根据算法表达式,可以得到程序的流程图,如图4所示。



基于DSP的三相8极无刷直流电机控制设计



图中,r为给定转速,y为电机反馈的实际转速,error和error_1为转速偏差,d_error为偏差的变化量,lr_p、lr_i、lr_d分别为比例、积分、微分的学习速率,wp、wi、wd、wp_1、wi_1、wd_1、wp_11、wi_11、wd_11、wadd为加权系数,K为比例系数,u和u_1为系统的输出。

4 实验结果与分析

4.1 PWM控制信号的测试

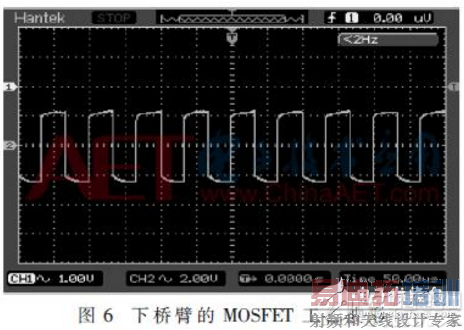

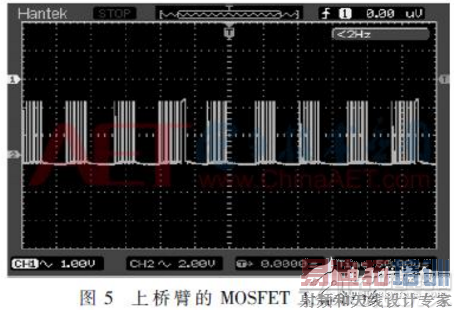

为了降低功率管MOSFET的功率损耗,采用上桥臂工作于PWM状态进行调压的控制方法,下桥臂工作于常通状态。如图5、图6分别为A相上桥臂和下桥臂的MOSFET工作波形。



基于DSP的三相8极无刷直流电机控制设计





基于DSP的三相8极无刷直流电机控制设计



4.2 转速信号检测

转速调节程序中首先采用传统PID控制算法,设置电机的运行时间为5 s,给定转速为2 500 r/min。电机开始运行,期间每隔50 ms计算一次转速,并保存在数组中,5 s后电机停止运行。转速调节程序采用改进单神经元自适应PID控制算法,重复上述实验,分别得到如图7、图8所示的速度响应曲线。



基于传统PID控制算法的响应曲线

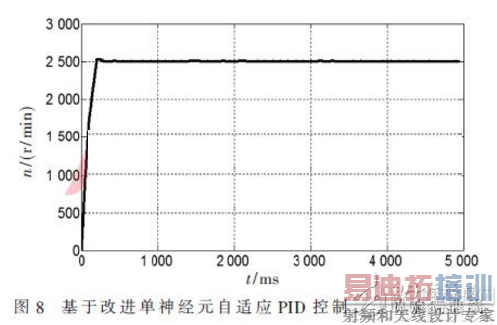

基于改进单神经元自适应PID控制算法的响应曲线



通过对比上面速度响应曲线,可以得出:在给定转速(2 500 r/min)下,采用传统PID控制算法,系统自空载启动到达稳态所需时间为0.6 s,且超调量较大,约为20%;采用改进单神经元自适应PID控制算法,系统自空载启动后在较短时间内(约0.2 s)进入稳定状态,超调量很小,仅为1%左右,此外,速度曲线的波动很小。

5 结论

本文以三相8极无刷直流电机为控制对象,设计了无刷直流电机控制系统,对主要硬件电路和软件程序做了详细设计,并给出了相应的电路原理图和程序流程图,其中转速调节算法采用改进单神经元自适应PID控制算法。实验表明,所设计的无刷直流电机控制系统是可行的,转速调节采用改进单神经元自适应PID控制算法,可以使无刷直流电机的响应时间更短,超调量和波动更小,达到了预期目的。
