大联大品佳集团推出BLDC马达控制解决方案
2016年6月23日,致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布,其旗下品佳推出基于Richtek(立锜科技)的RT7100/RT7075 32位MCU的全新 BLDC FOC Sensor-Less马达控制解决方案,该方案特别为工业风扇,家用风扇,冷气空调室外机风扇,水帮浦,抽油烟机风扇及FFU(风扇过滤装置)等应用而设计。
图示1-大联大品佳推出的基于Richtek(立锜科技)的RT7100/RT7075 32位MCU的全新BLDC FOC Sensor-Less马达控制解决方案系统框架图
Richtek的RT7100/RT7075主要功能为BLDC/PMSM电机控制应用微处理器。它集成了ARM 32位的Cortex-M0内核和外围马达控制电路并内含FOC(Field Oriented Control)与Sensor less(无传感器)电机控制算法。该系统包含ADC、DCA、通信接口、SVPWM、Watch dog、Timer、电流感应,过电流保护和过温度保护等功能,且都集成在同一个IC中,可有效减少周边器件数量与节省电路板空间和降低系统成本。上述实用功能,使得RT7100/RT7075能广泛应用于马达控制领域。

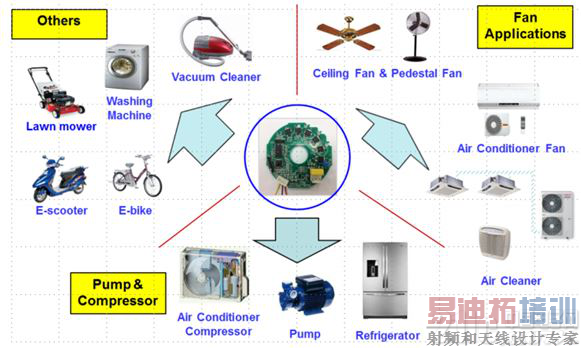

图示2-大联大品佳推出的基于Richtek(立锜科技)的RT7100/RT7075 32位MCU的全新BLDC FOC Sensor-Less马达控制解决方案之应用示意图
RT7100/RT7075即将通过IEC60730-1 B类家电安全标准日用品规范并符合认证通过UL。工程师可以直接利用这个UL认证缩短产品开发周期。RT7075内含Gate driver,可有效缩短马达控制电路板空间与成本。
• 无传感器、正弦波磁场定制控制(FOC)
• ARM 32位Cortex-M0 CPU,最大工作频率50MHz
• 内存大小:16KB MTP、4KB ROM和4KB SRAM
• 工作电压范围:4.5V-5.5V
• 电源管理:正常睡眠和深度睡眠
RT7100X:
• 通过UL的IEC60730-1 Class B认证
• 通信接口:I2C和UART
• 10通道10-bit ADC
• 1通道电流型6-bit DAC
• 3通道电压型8-bit DAC
• 保护:过电流和过温度保护
图示3-大联大品佳推出的基于Richtek(立锜科技)的RT7100/RT7075 ARM 32位的Cortex-M0全新BLDC FOC Sensor-Less马达控制解决方案之规格介绍
方案主要相关零件
1. 二合一方案:RT7075内含Gate driver+ Richtek MOSFET
2. CU RT7100 + Gate Driver RT7024GS+ Richtek MOSFET

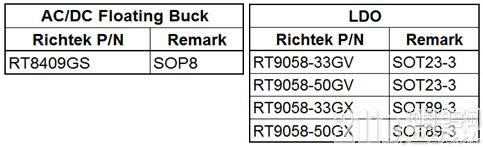

3. 周边相关零件AC/DC Floating Buck与LDO
